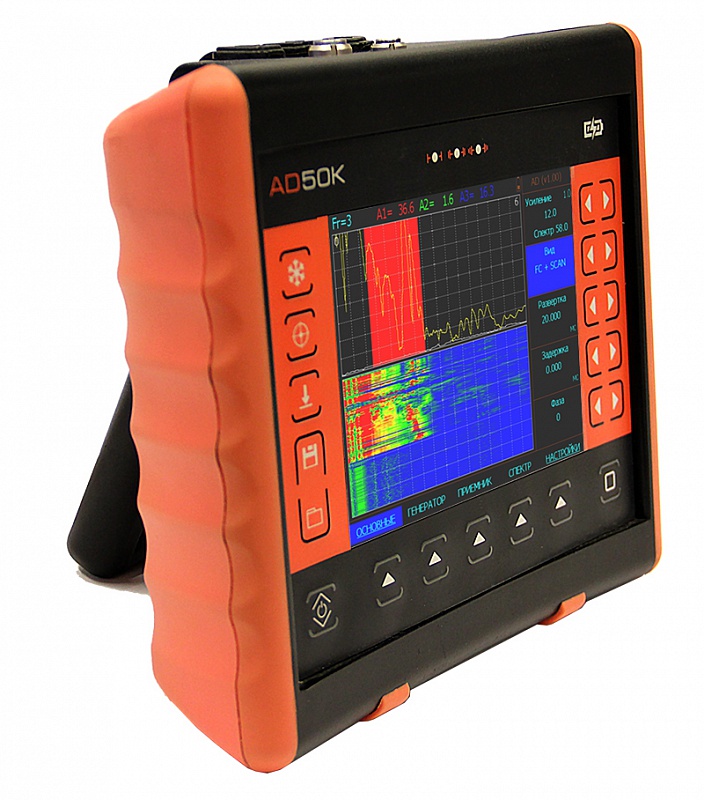

Акустический импедансный дефектоскоп АД-50К (универсальный к-т, импедансный + вихретоковый метод)

        Дефектоскоп АД-50К - это совершенное средства контроля для всей гаммы современных композитных материалов с возможностью реализации и комбинирования  различных методов  контроля. Схема дефектоскопа имеет четыре генератора и позволяет работать как в импульсном, так и непрерывном режиме возбуждения преобразователя.
     Дефектоскоп композитных материалов АД-50К реализует импедансный, вихретоковый и метод свободных колебаний. Такая универсальность позволяет решать ему все многообразие задач по контролю:
- поиск расслоений в композитных материалов, находящихся на различной глубине.
- оценка глубины залегания расслоений
- поиск непроклея сотовых конструкций
- поиск объемных дефектов и трещин в углепластиках и прочих электропроводящих материалах;
- оценка электропроводности углепластиков;
- измерение толщины покрытий на углепластиках.
     Память прибора позволяет сохранять сигнал,  его спектральную характеристику, параметры настройки и результаты измерения. Акустический дефектоскоп АД-50К позволяет подключать любые типы импедансных (совмещенные, раздельно-совмещенные) и ударных (с пьезоэлементами или микрофоном) и вихретоковых преобразователей.
      Дефектоскоп АД-50К  сочетает в себе последние современные достижения аналоговой и цифровой техники, широкую универсальность, богатые функциональные возможности, удобство и простоту пользования, высокую надежность.Легкий вес и сменный аккумулятор, а также современный хорошо читаемый и морозостойкий дисплей позволяют использовать дефектоскоп в любых цеховых, полевых и аэродромных условиях.

Импульс возбуждения	комбинированный - радиоимпульс + прямоугольный импульс. Частота и длительность импульсов регулируется
Максимальная амплитуда возбуждения на каждом из противофазных выходов генератора	20±1В
Диапазон рабочих частот	от 50 Гц  до 2 МГц
Предел допускаемой относительной  погрешности установки частоты возбуждения преобразователя	0.1 %
Регулировка ширины полосы частот отображаемого спектра в диапазоне рабочих частот	от 1 до 40 кГц
Общий диапазон регулировки усиления сигнала на входе	110 дБ
Раздельная регулировка усиления сигнала	Предварительный усилитель: 0 - 70 дБ Цифровое усиление : 0 - 40 дБ Усиление в спектральной области: 0 - 100 дБ
Шаг регулировки усиления	0.1 - 1 - 2 - и 10 дБ
Тип приемника	линейный, квадратурный, согласованный
Оконные функции	прямоугольная, Хэмминга, Хеннинга, Блэкмана
Дифференциальный режим	есть
Автоматическая балансировка преобразователя	есть
Типы используемых преобразователей	импедансный раздельно-совмещенный импедансный совмещенный ударный с микрофонным приемником  ударный с пьезоэлектрическим приемником вихретоковый
Реализуемые методы контроля	Импедансный свободных колебаний вихретоковый
Отображение сигнала	радиосигнал во временной области, спектр, комплексная плоскость, С-скан "водопад"
Зоны контроля	три независимых зоны АСД в частотной области, регулируемый по положению строб во временной области
Автоматическая Сигнализация Дефектов (АСД)	световая  и звуковая, индивидуальная логика определения дефекта в зоне
Дисплей	Цветной, TFT 640 х 480 точек (135 х 100 мм). Специальная функция для работы на ярком солнечном свет
Память	100 настроек 1000 протоколов контроля
Интерфейс	USB
Разъем подключения преобразователей	LEMO FGG.1B 6 pin + 10 pin
Аккумулятор дефектоскопа	Тип UCD-52. Li-ion 10.8 В, 5000 mА/ч
Время работы дефектоскопа	6-8 часов от аккумуляторов
Внешнее питание дефектоскопа	блок питания от сети 220 В, 50Гц  AC*15В / 2,5А  DC
Диапазон рабочих температур	от -30 C до +55 C
Размер (В x Ш x Д)	200 мм x 225 мм x 80 мм
Масса	1,5 кг с аккумуляторами

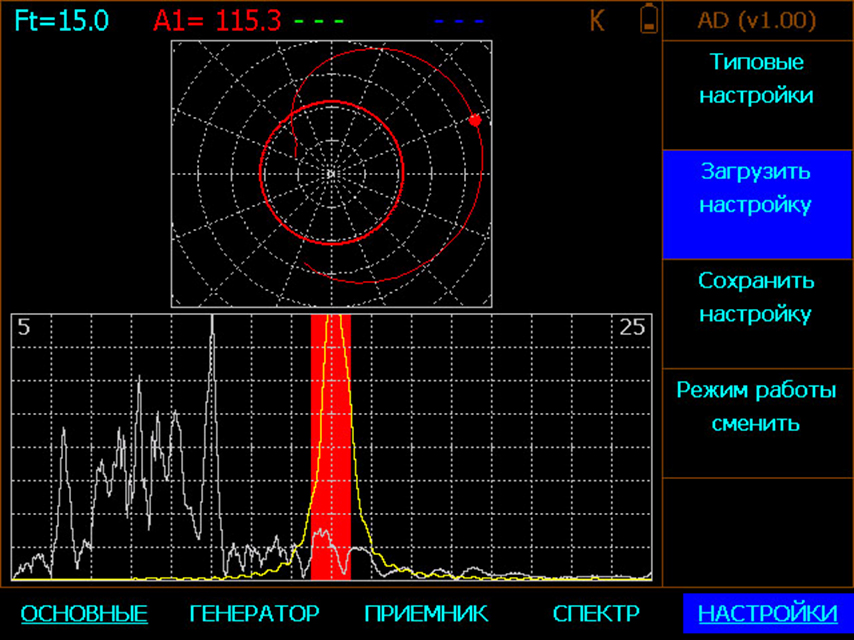

• Одновременное отображении реального сигнала с преобразователя и его спектра с раздельным регулирование усиления во временной и спектральной области.

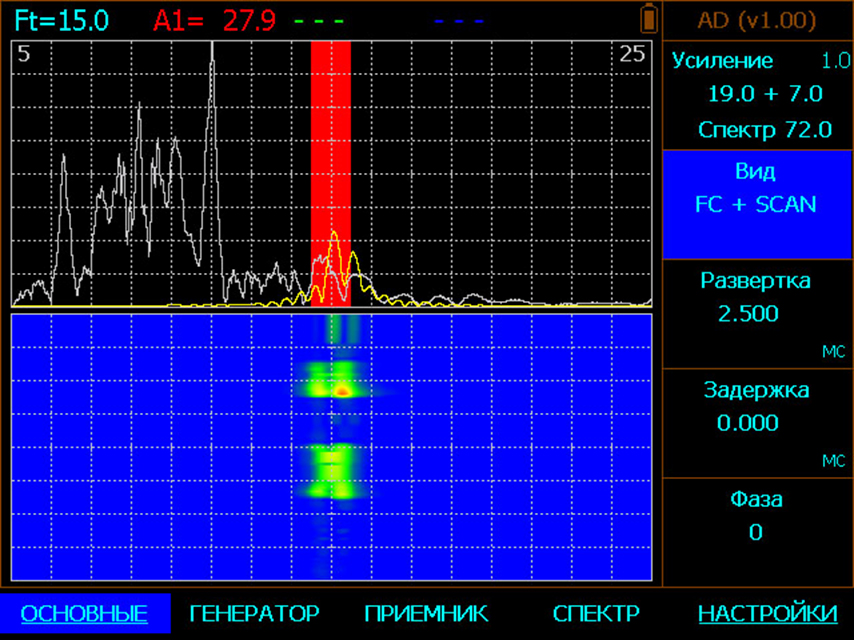

• Цветовая развертка типа "водопад", позволяющая выделять цветом амплитуды сигналов, аналогично классическому С-скану для УЗК. Высокая информативность развертки позволяет суммировать данные о сигнале и находить дефекты там, где другие приборы не дают результата.

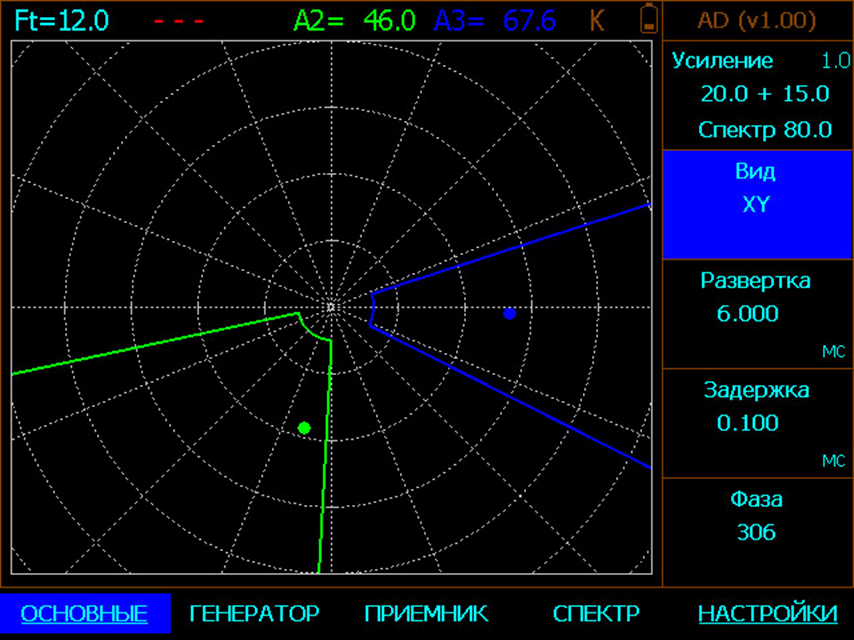

• Три независимые зоны в частотной области, позволяющие реализовывать любые методики работы

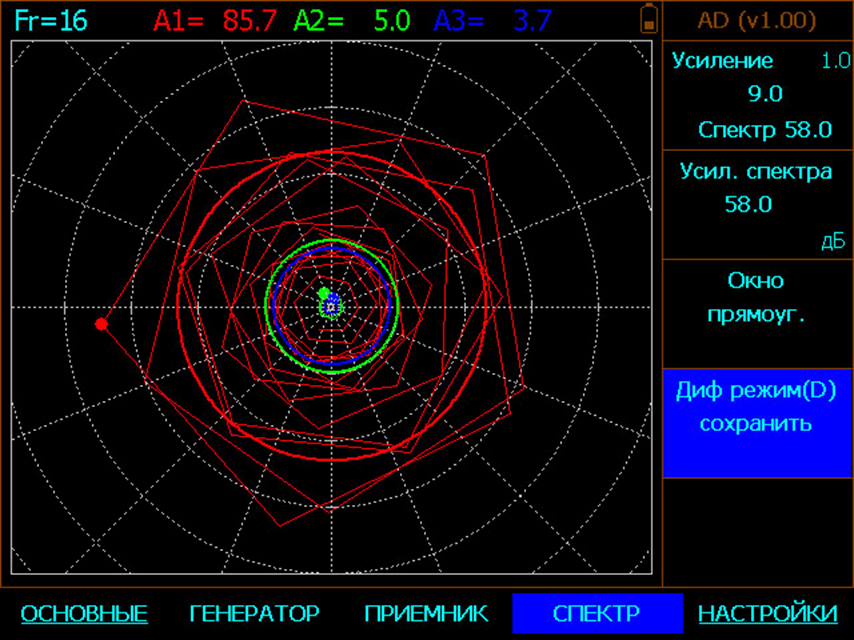

• Дифференциальный режим, позволяющий записать сигнал с годного участка образца для удаления структурных шумов и сравнивать текущий сигнал с ним.

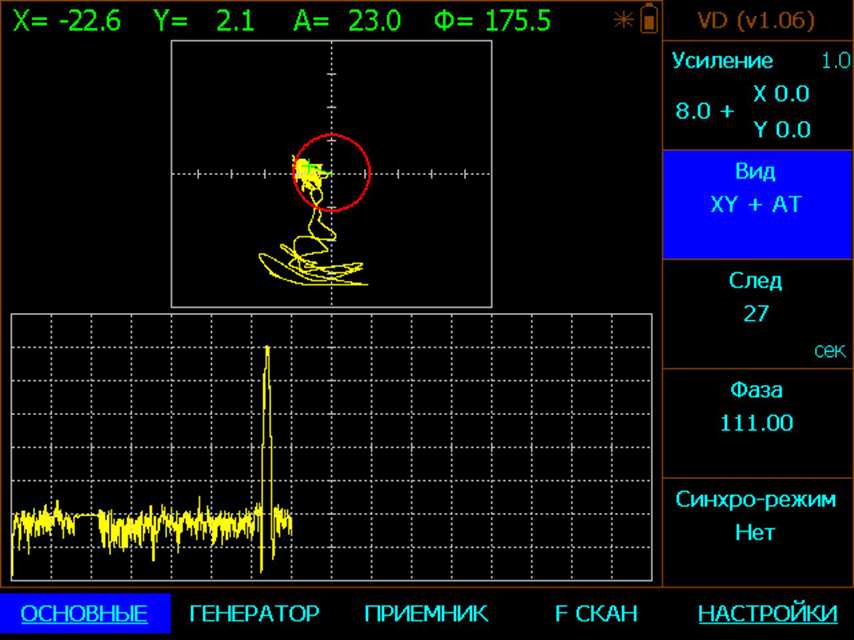

• Непрерывный режим возбуждения с отображением сигнала в комплексной плоскости

• Комбинирование различных режимов отображения информации
