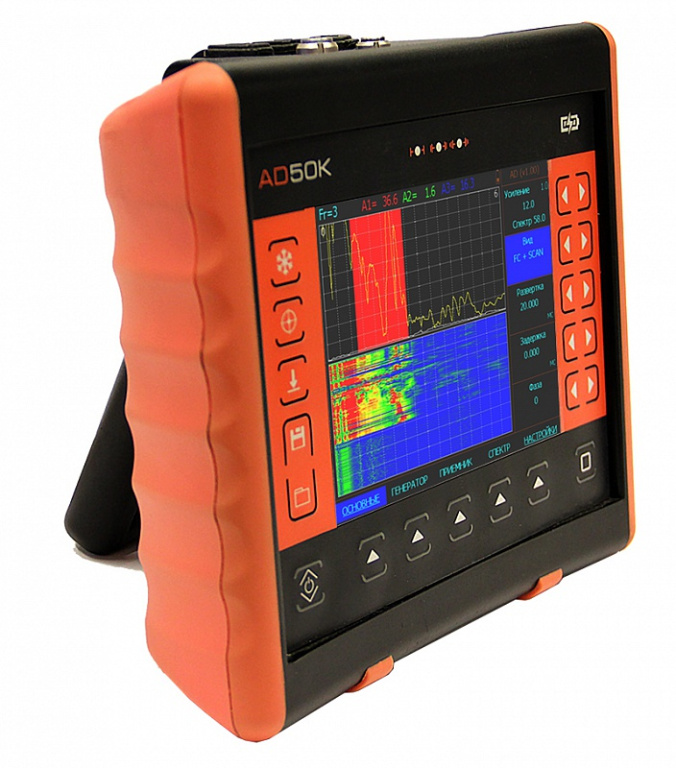

Акустический импедансный дефектоскоп АД-50К

   Дефектоскоп АД-50К - это совершенное средства контроля для всей гаммы современных композитных материалов с возможностью реализации и комбинирования  различных методов  контроля. Схема дефектоскопа имеет четыре генератора и позволяет работать как в импульсном, так и непрерывном режиме возбуждения преобразователя.
     Дефектоскоп композитных материалов АД-50К реализует импедансный, вихретоковый и метод свободных колебаний. Такая универсальность позволяет решать ему все многообразие задач по контролю:
- поиск расслоений в композитных материалов, находящихся на различной глубине.
- оценка глубины залегания расслоений
- поиск непроклея сотовых конструкций
- поиск объемных дефектов и трещин в углепластиках и прочих электропроводящих материалах;
- оценка электропроводности углепластиков;
- измерение толщины покрытий на углепластиках.
     Память прибора позволяет сохранять сигнал,  его спектральную характеристику, параметры настройки и результаты измерения. Акустический дефектоскоп АД-50К позволяет подключать любые типы импедансных (совмещенные, раздельно-совмещенные) и ударных (с пьезоэлементами или микрофоном) и вихретоковых преобразователей.
      Дефектоскоп АД-50К  сочетает в себе последние современные достижения аналоговой и цифровой техники, широкую универсальность, богатые функциональные возможности, удобство и простоту пользования, высокую надежность.Легкий вес и сменный аккумулятор, а также современный хорошо читаемый и морозостойкий дисплей позволяют использовать дефектоскоп в любых цеховых, полевых и аэродромных условиях.

Импульс возбуждения

комбинированный - радиоимпульс + прямоугольный импульс.
Частота и длительность импульсов регулируется

Максимальная амплитуда возбуждения на каждом из противофазных выходов генератора

20±1В

Диапазон рабочих частот

от 50 Гц  до 2 МГц

Предел допускаемой относительной
погрешности установки частоты возбуждения преобразователя

0.1 %

Регулировка ширины полосы частот отображаемого спектра в диапазоне рабочих частот

от 1 до 40 кГц

Общий диапазон регулировки усиления сигнала на входе

110 дБ

Раздельная регулировка усиления сигнала

Предварительный усилитель: 0 - 70 дБ
Цифровое усиление : 0 - 40 дБ
Усиление в спектральной области: 0 - 100 дБ

Шаг регулировки усиления

0.1 - 1 - 2 - и 10 дБ

Тип приемника

линейный, квадратурный, согласованный

Оконные функции

прямоугольная, Хэмминга, Хеннинга, Блэкмана

Дифференциальный режим

есть

Автоматическая балансировка преобразователя

есть

Типы используемых преобразователей

импедансный раздельно-совмещенный
импедансный совмещенный
ударный с микрофонным приемником
ударный с пьезоэлектрическим приемником
вихретоковый

Реализуемые методы контроля

Импедансный
свободных колебаний
вихретоковый

Отображение сигнала

радиосигнал во временной области, спектр, комплексная
плоскость, С-скан "водопад"

Зоны контроля

три независимых зоны АСД в частотной области, регулируемый по
положению строб во временной области

Автоматическая Сигнализация Дефектов (АСД)

световая  и звуковая,
индивидуальная логика определения дефекта в зоне

Дисплей

Цветной, TFT 640 х 480 точек
(135 х 100 мм). Специальная функция для работы на ярком солнечном свет

Память

100 настроек
1000 протоколов контроля

Интерфейс

USB

Разъем подключения преобразователей

LEMO FGG.1B 6 pin + 10 pin

Аккумулятор дефектоскопа

Тип UCD-52. Li-ion 10.8 В, 5000 mА/ч

Время работы дефектоскопа

6-8 часов от аккумуляторов

Внешнее питание дефектоскопа

блок питания от сети 220 В, 50Гц  AC*15В / 2,5А  DC

Диапазон рабочих температур

от -30 C до +55 C

Размер (В x Ш x Д)

200 мм x 225 мм x 80 мм

Масса

1,5 кг с аккумуляторами

  • Одновременное отображении реального сигнала с преобразователя и его спектра с раздельным регулирование усиления во временной и спектральной области.


  • Цветовая развертка типа "водопад", позволяющая выделять цветом амплитуды сигналов, аналогично классическому С-скану для УЗК. Высокая информативность развертки позволяет суммировать данные о сигнале и находить дефекты там, где другие приборы не дают результата.


  • Три независимые зоны в частотной области, позволяющие реализовывать любые методики работы
  • Дифференциальный режим, позволяющий записать сигнал с годного участка образца для удаления структурных шумов и сравнивать текущий сигнал с ним.
  • Непрерывный режим возбуждения с отображением сигнала в комплексной плоскости
  • Комбинирование различных режимов отображения информации
