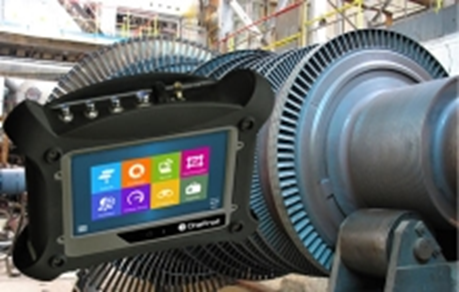

Виброанализатор OneproD FALCON ESSENTIAL

Новый виброанализатор ONEPROD FALCON, созданный компанией с 25-ти летним опытом разработки и использования систем для вибродиагностики, является уникальным инструментом для сбора и анализа параметров вибрации, со встроенной функцией балансировки, который предлагает инновационный подход к обслуживанию вращающегося оборудования как для опытных специалистов, так и для начинающих пользователей.

В виброанализаторе FALCON используется множество инноваций, ранее не используемых в едином устройстве:

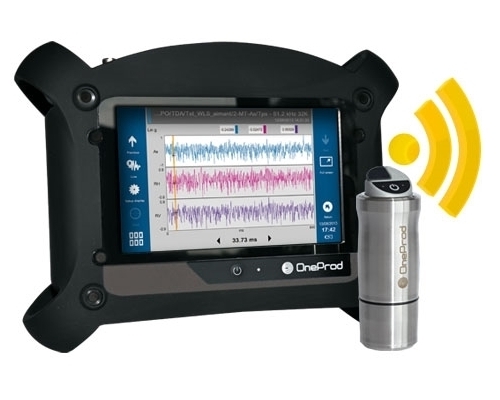

· Трехосевой беспроводной датчик с автоматическим позиционированием

· Множество встроенных вспомогательных инструментов (стробоскоп, пирометр, цифровая камера, считыватель QR-кодов,

аудио рекордер для комментариев и т.д.)

· Автоматическая настройка и диагностика

· Синхронные измерения по 4-м каналам + вход триггера

· Запись многоканальных данных до 80 сек. при 51.2 кГц

· Прочный противоударный корпус с резиновой оболочкой для защиты от падений и лучшей эргономики.

· Большой цветной сенсорный экран, который можно использовать даже в перчатках.

· Множество коммуникаций: USB, Wi-Fi, Ethernet / Интернет.

Вход
Количество каналов					Один входной канал, один канал синхронизации
Типы входов					линейный (1 канала), ICP акселерометр (1 канала), датчик оборотов (1 канал)
Типы преобразователей					Любые датчики с выходом пропорциональным напряжению
Интегрирование на входе					Без интегрирования, однократное, двукратное.
Частотный диапазон					Без интегрирования 0 - 80000 Гц, с интегрированием 0,25 – 80000 Гц.
Параметры вибрации
Измеряемые величины				виброперемещение, виброускорение, виброскорость, электрическое напряжение, ток и др.
Детектор				СКЗ, пик-пик (размах), пик, пик-фактор, дефект-фактор, куртосис и др.
Полосы для измерения вибрации:
- по ГОСТам				2..1000, 10..1000, 10..2000 Гц
- дополнительные				2-200, 3-300, 5-500, 10-5000, 500-2500, 625-1250, 1200-2500, 2500-5000, 5000-1000, 10000-25000,17000-25000 Гц
Диапазоны измерения СКЗ:
- виброускорение, м/с²				от 0,1 до 800
Спектральный анализ
Граничные частоты, Гц		80000, 40000, 20000, 10000, 5000, 2000, 1000, 500, 200, 100, 50, 10, 2, 0.
Частотное разрешение		100, 200, 400, 800, 1 600, 3 200, 6 400, 12800, 25 600 линий (опционально до 102 400 линий)
Динамический диапазон		не хуже 140 дБ
Детектор огибающей с полосовыми фильтрами:		от 1/2 до 1/128 с шагом 2 и произвольно настраиваемой центральной частотой
Измерения фазы и амплитуды
Диапазон частот вращения			от 0,2 до 4,800 гц
Погрешность по фазе			+/- 0,5 градуса.
Автоматический контроль			качества измерений, наличия и формы сигнала с датчика положения вала
Единицы измерения амплитуды			дБ, мм/с, g, м/с², мкм (Пик, Пик-Пик, СКЗ)
Вход внешнего тахометра			С прямым доступом к настройки уровня срабатывания. Режим автоматической настройки.
Общие данные
Графический дисплей	Цветной резистивный экран, управляемый косанием Разрешение: 800x480 пикселей Размеры: 154x92 мм (D7”) Настраиваемая яркость Может использоваться на улице при солнце
Порт для обмена данных	USB 2 тип B (прямое подключение к ПК) USB 2 тип A (для подключения внешней USB памяти) Ethernet Wi-Fi
Встроенные функции	самотестирование и калибровка
Степень защищенности	IP 65
Диапазон рабочих температур	от -20 до +55 ^оС
Вес	1.8 кг
Размеры	200 x 265 x 65 мм
Время работы от аккумулятора	в стандартном режиме не менее 10 часов
Тип батареи	Литий-ион-полимерная, с возможностью замены

Автоматическая настройка:

· Настройка конфигурации никогда еще не была так проста! То что ранее представлялось утомительным, с виброанализатором FALCON происходит очень просто путем предоставления простого описания необходимых элементов агрегата через встроенный объектно-ориентированный интерфейс. После этого измерения происходят без риска ошибок из-за неправильного указания исследуемого объекта. Пользователь устанавливает беспроводной датчик поочередно на каждый узел машины и проводит измерения в полностью автоматическом режиме.

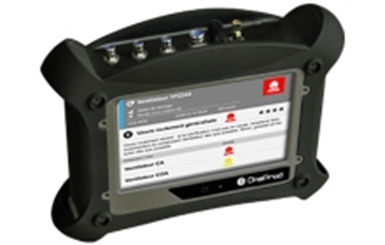

Автоматическая диагностика:

· Виброанализатор FALCON позволяет сразу диагностировать распространенные дефекты, чтобы принимать меры по обслуживанию на несколько месяцев заранее и избежать непредвиденных поломок, свести к минимуму время простоя для машин и все это без необходимости каких-либо специальных навыков. Встроенный модуль автоматической диагностики FALCON обеспечивает непревзойденно достоверные и надежные результаты! Все неисправности часто встречающиеся в промышленности, такие как дисбаланс, перекосы, дефекты опор, трение, структурный резонанс, дефекты смазки, дефекты подшипников, зубчатые дефекты, кавитация насоса и множество других мгновенно отображаются на дисплее с соответствующим уровнем достоверности. FALCON является большим подспорьем для пользователя, обеспечивая автоматическую диагностику с уровнем точности и надежности более чем на 80%!

Максимальная производительность:

· Трехосевой датчик, который легко устанавливается благодаря его базе с автоматическим позиционированием; QR-код, связанный с каждой машиной во время фазы обучения для автоматической идентификации; быстрое измерение благодаря многоканальной обработке данных в режиме реального времени; интерактивная помощь пользователю; безопасность для оператора все это позволяет FALCON сократить время, необходимое для постороннего вмешательства до абсолютного минимума, тем самым гарантируя оптимальные эксплуатационные расходы и максимальную производительность.

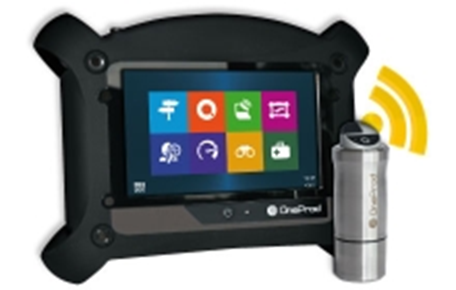

Множество коммуникаций:

· Виброанализатор FALCON включает в себя разнообразные интерфейсы и возможности для передачи данных:

· Беспроводная связь с трехосевым датчиком

· Передача данных посредством USB, стандартный Wi-Fi протокол, Ethernet/Интернет

· Доступ к "облачной" платформе LIVEPROD

· Режим удаленного управления позволяет передавать изображение дисплея прибора на ПК

· Дистанционное управление с платформы CMS

· Передача данных в SUPERVISION.

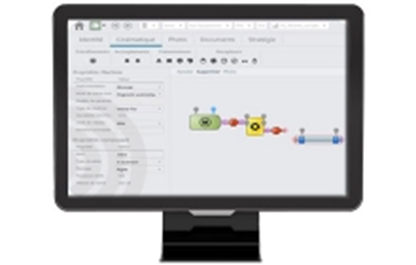

Виброанализатор FALCON передает собранные данные на ПК с программным обеспечением XPR для последующего хранения и дополнительного анализа, составления отчетов и т.д., а также взаимодействует с платформой SUPERVISION.

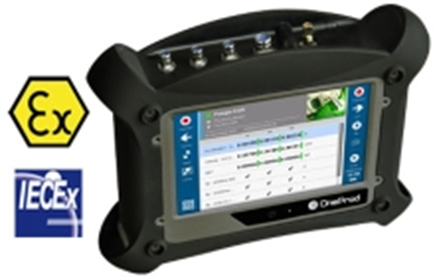

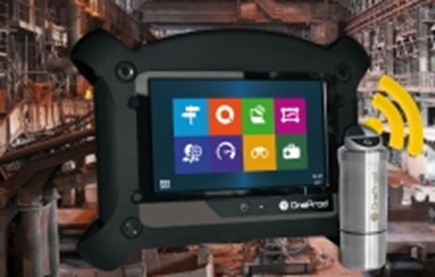

Использование в тяжелых условиях:

· Анализатор вибрации FALCON был разработан для промышленного использования в самых сложных условиях без ущерба для его функциональности и производительности:

· ATEX зона 2

· Степень защиты IP 65

· Выдерживает падение с высоты 2 метра.

Беспроводной датчик оснащен шнуром, который крепится к запястью пользователя, избегая падения или потери устройства. FALCON также имеет резиновую окантовку для удобства в обращении и обеспечивает устойчивость к сотрясениям. Отсутствие кабеля делает работу пользователя более безопасной, благодаря быстрой установке датчика и возможности дистанцироваться от машины во время измерения, тем самым уменьшая возможные риски.

Балансировка всех видов машин:

· Балансировщик FALCON направляет пользователя на протяжении всего процесса балансировки машин. Благодаря интуитивно понятному интерфейсу, прибор определяет оптимальный размер и позиционирование корректирующих масс на роторе. Каждый этап процесса происходит подробно, шаг за шагом: конфигурация машины, определение неуравновешенной части, определение плоскости и массы корректирующего груза, пробный пуск с корректирующими грузами, заключение и квалификация балансировки. Результаты автоматически сравниваются с современными стандартами (соответствие ISO10816-3, ISO1940) в целях обеспечения надежности балансировки. Настраиваемый отчет, включая все данные, графики и фотографии автоматически генерируется в 1 клик!
