Развертка
|
мин.: 0 - 16мкс
макс.: 0 - 6000 мкс
с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс
|
|
Скорость
|
от 100 до 10 000 м/с
|
|
Задержка
|
от 0 до 5900мкс
с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс
|
|
Задержка в призме
|
0 - 1000 мкс
с шагом 0,01 / 0,1/ 1 и 10мкс
|
|

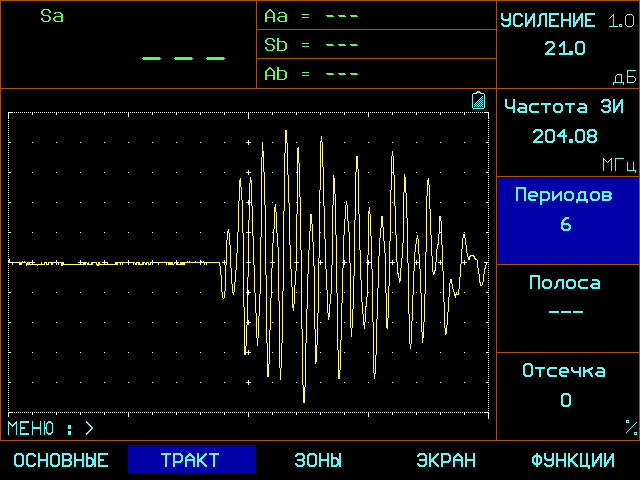

Зондирующий импульс
|
радиоимпульс, амплитудой 50 или 200 В,
с регулируемой частотой заполнения 20-2500 кГц
и длительностью до 32-х периодов
|
|
Частота повторений ЗИ
|
15 или 30 Гц
|
|
Усилитель
|
широкополосный 0.02-2,5 МГц (-6 дБ)
с регулируемыми полосовыми фильтрами
|
|
Диапазон регулировки усиления
|
90 дБ, с шагом 0.5, 1, 2 или 6 дБ
|
|

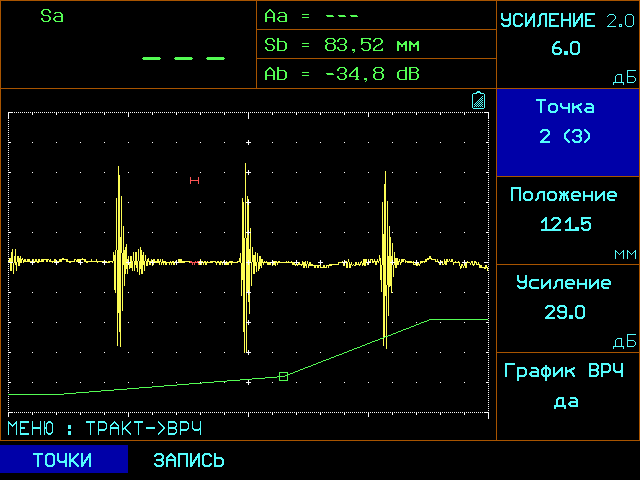

Временная Регулировка Чувствительности (ВРЧ)
|
диапазон до 60 дБ, 12 дб/мкс
с построением кривой по 32 опорным точкам
введенным вручную или от контрольных отражателей
|
|

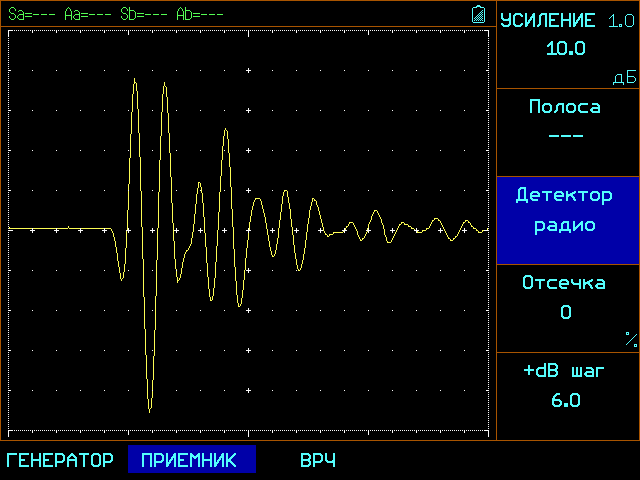

Детектирование
|
положительная или отрицательная полуволна,

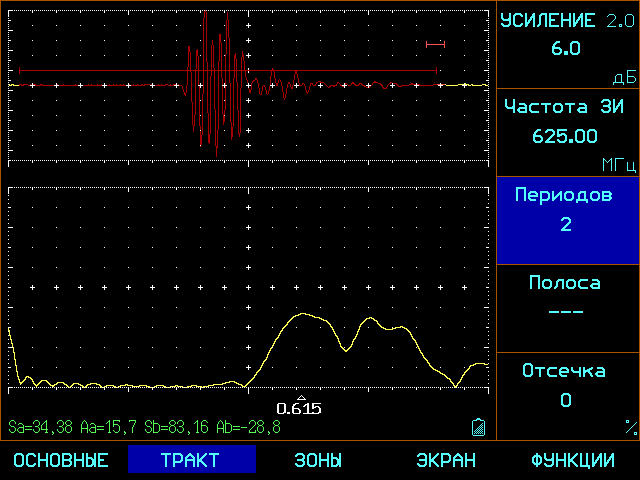

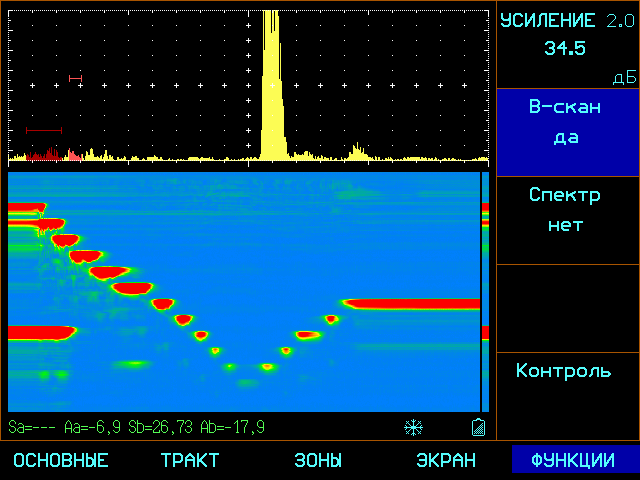

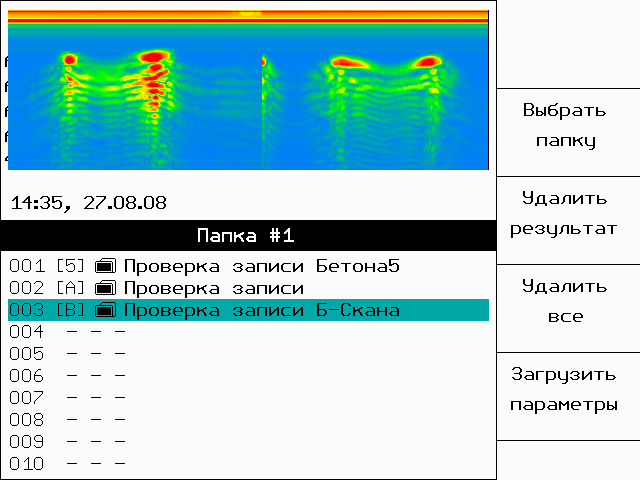

полное, радиосигнал (во всем диапазоне развертки), B-scan, C-скан, спектр сигнала
|
|

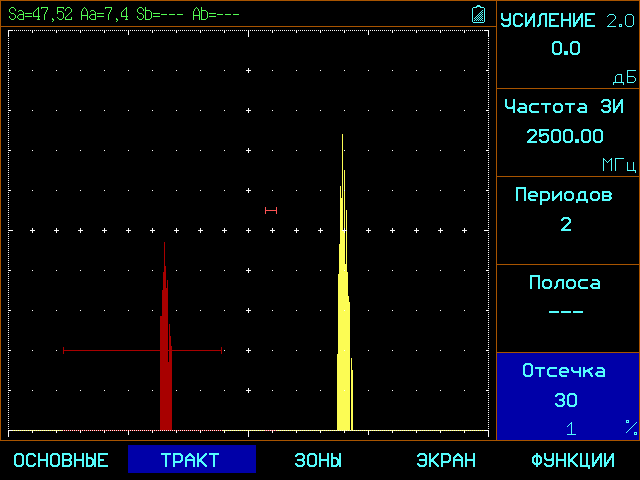

Отсечка
|
компенсированная, 0 - 90% высоты экрана
|
|
Зоны контроля
|
две независимых зоны, начало и ширина
изменяются во всем диапазоне развертки,
уровни порогов задаются от 0 до 95%
высоты экрана при детектировании и
от -95% до +95% при радиосигнале с шагом
1%, индивидуальная логика определения дефектов.
|
|
Автоматическая Сигнализация Дефектов (АСД)
|
световая для каждой зоны отдельно и звуковая,
индивидуальная логика определения дефекта в зоне
|
|
Измерение временных интервалов
|
от 0 до первого сигнала в зоне или между
сигналами в зонах, по фронту или по максимуму
сигнала
|
|
Автоматическая регулировка усиления (АРУ)
|
есть
|
|
Встроенное программное обеспечение для контроля цилиндрических изделий
|
есть
|
|
Подключение датчика оборотов
|
есть
|
|
Измерение амплитуды
|
в процентах от высоты экрана,
в дБ относительно уровня порога в зоне,
в дБ относительно опорного сигнала,
|
|
Дисплей
|
Цветной, TFT 640 х 480 точек
130 х 100 мм
|
|
А-сигнал
|
480 x 300 точек в стандартном режиме
|
|

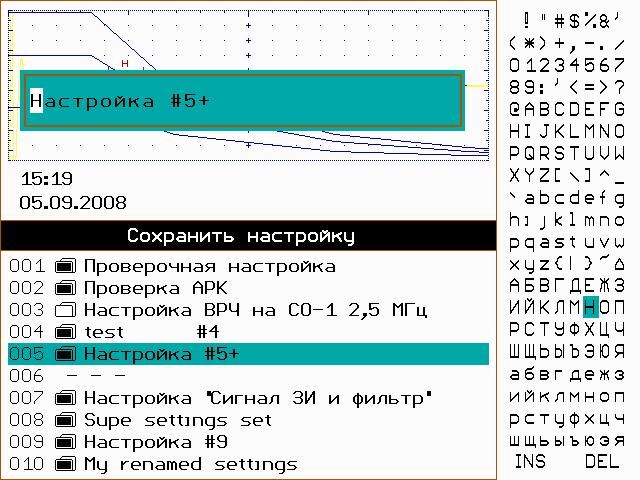

Память
|
500 настроек с А-сигналом
5000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)
|
|
Интерфейс
|
RS232 / Ethernet
|
|
Разъемы преобразователей
|
2 СР-50
|
|
Аккумулятор
|
Li-ion 8 А/ч
|
|
Время работы
|
6-8 часов от аккумуляторов
|
|
Внешнее питание дефектоскопа
|
блок питания 220 В AC
|
|
Диапазон рабочих температур дефектоскопа
|
от -25 C до +55 C
|
|
Размер (В x Ш x Д)
|
210 мм x 340 мм x 75 мм
|
|
Масса дефектоскопа
|
4 кг с аккумуляторами
|
