     Ультразвуковой дефектоскоп А1220 MONOLITH предназначен для поиска инородных включений, пустот и трещин внутри изделий и конструкций из железобетона, камня, пластмасс и подобных им материалов при одностороннем доступе к объекту контроля, измерения толщины изделий из бетона, исследования внутренней структуры крупнозернистых материалов.
    Ультразвуковой низкочастотный дефектоскоп А1220 MONOLITH предназначен для решения задач толщинометрии и дефектоскопии конструкций из бетона, горных пород, асфальта. Уникальность прибора состоит в том, что он, помимо метода сквозного прозвучивания, позволяет проводить контроль объектов эхо-методом при одностороннем доступе, что делает возможным применение его для обследования объектов, находящихся в эксплуатации, таких как здания, мосты, тоннели и т.п. Важным преимуществом прибора является возможность контроля без применения контактной жидкости, благодаря использованию в антенной решетке элементов с сухим точечным контактом. Предварительной подготовки поверхности не требуется, что значительно облегчает работу и ускоряет процесс контроля.
Одним из важных преимуществ прибора является то, что контроль проводится без применения контактной жидкости, благодаря использованию в качестве элементов антенной решетки (АР) преобразователей с сухим точечным контактом, и без особой предварительной подготовки поверхности, что значительно облегчает работу оператора и ускоряет процесс тестирования.

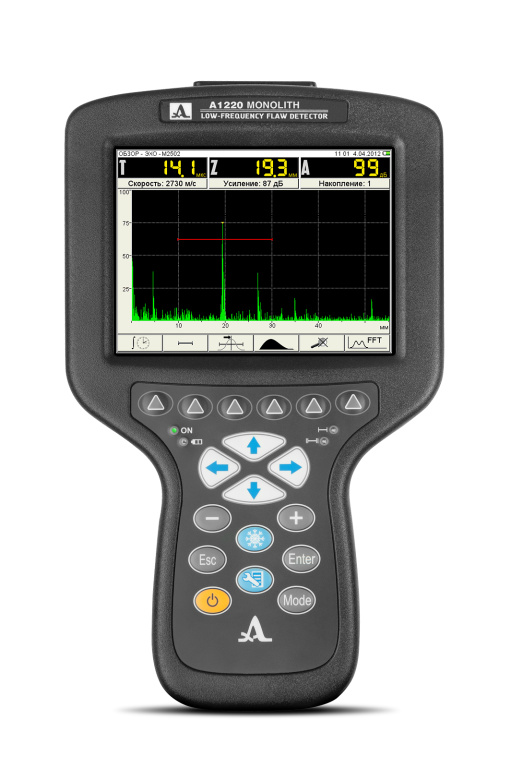

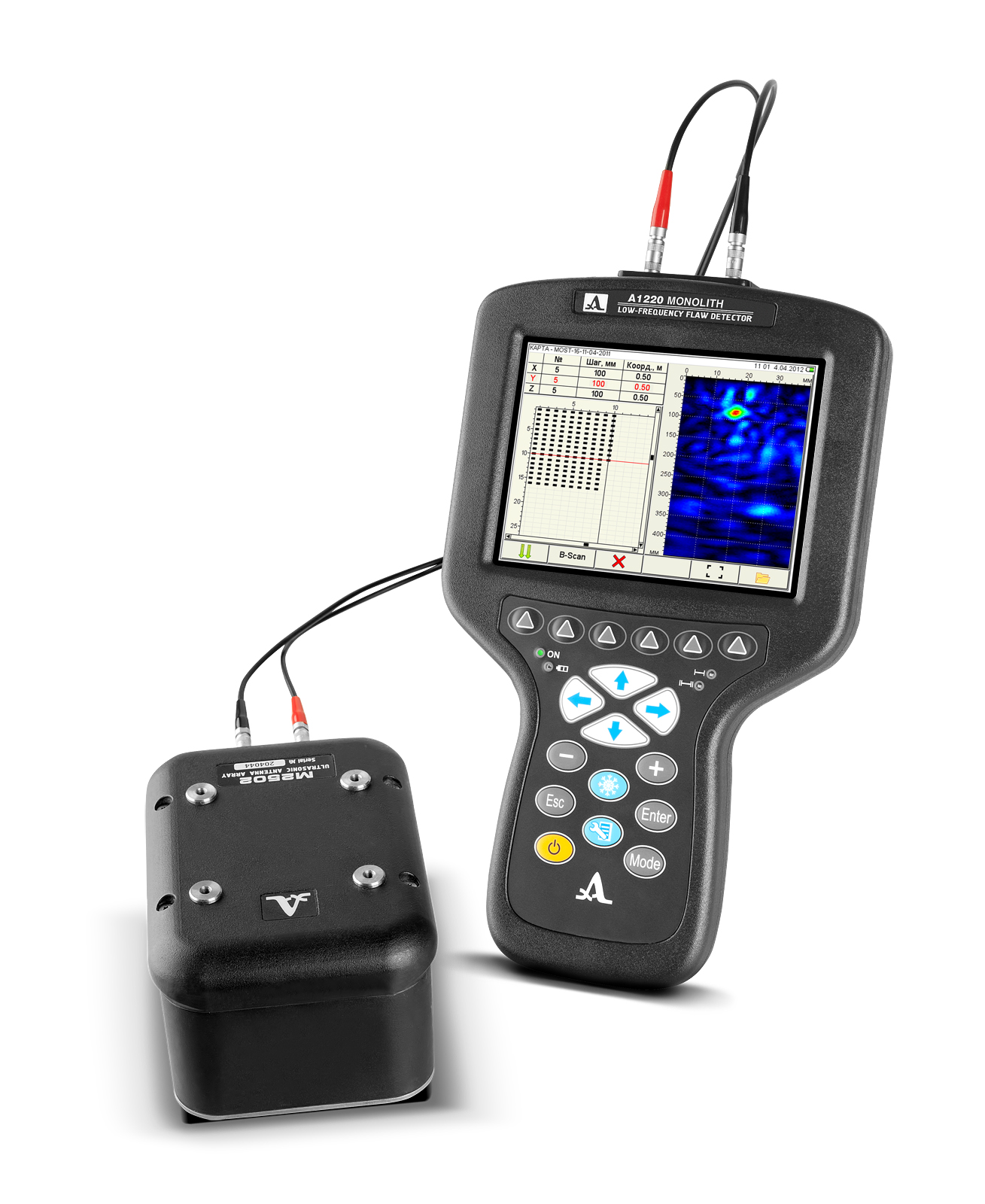

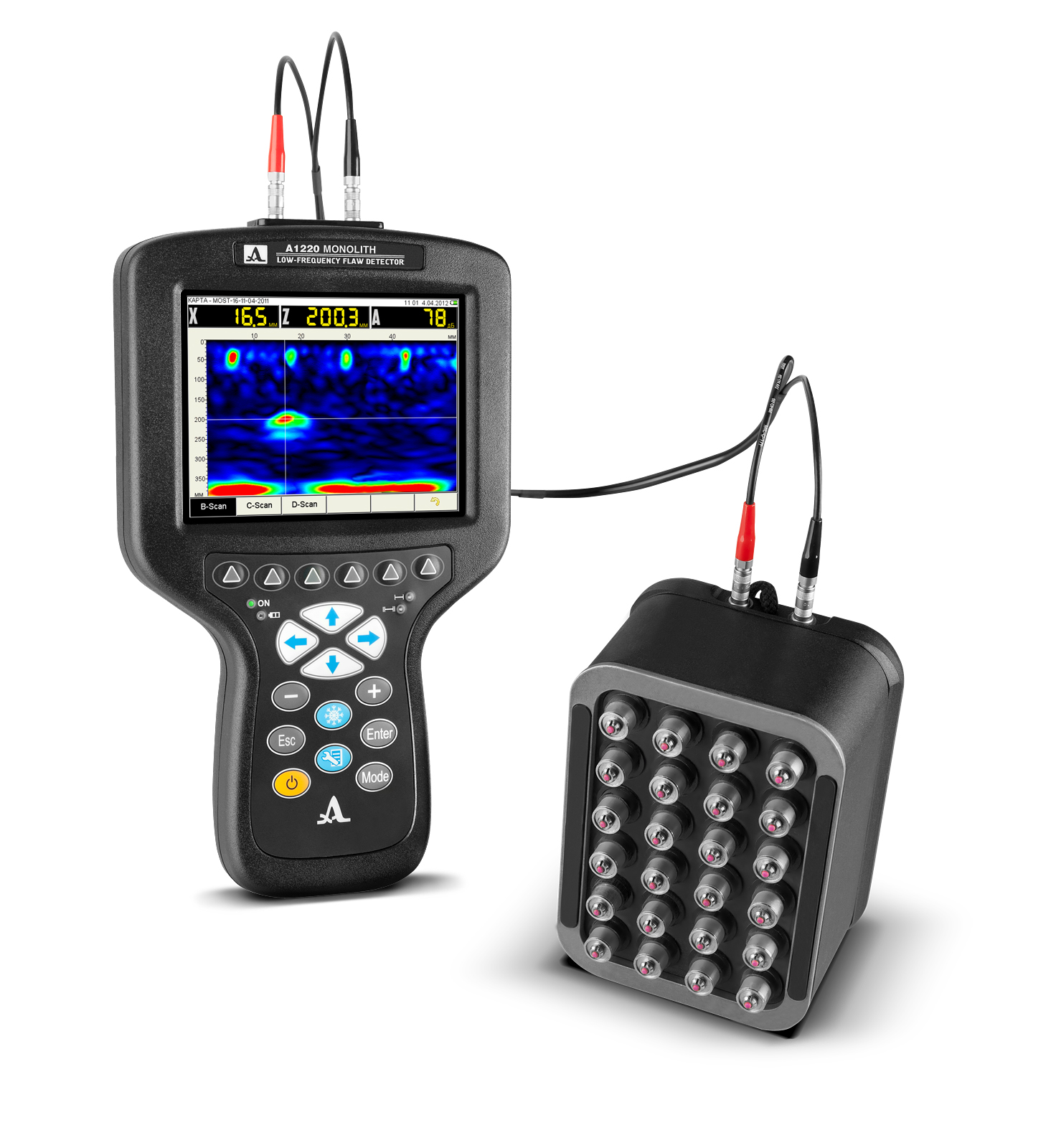

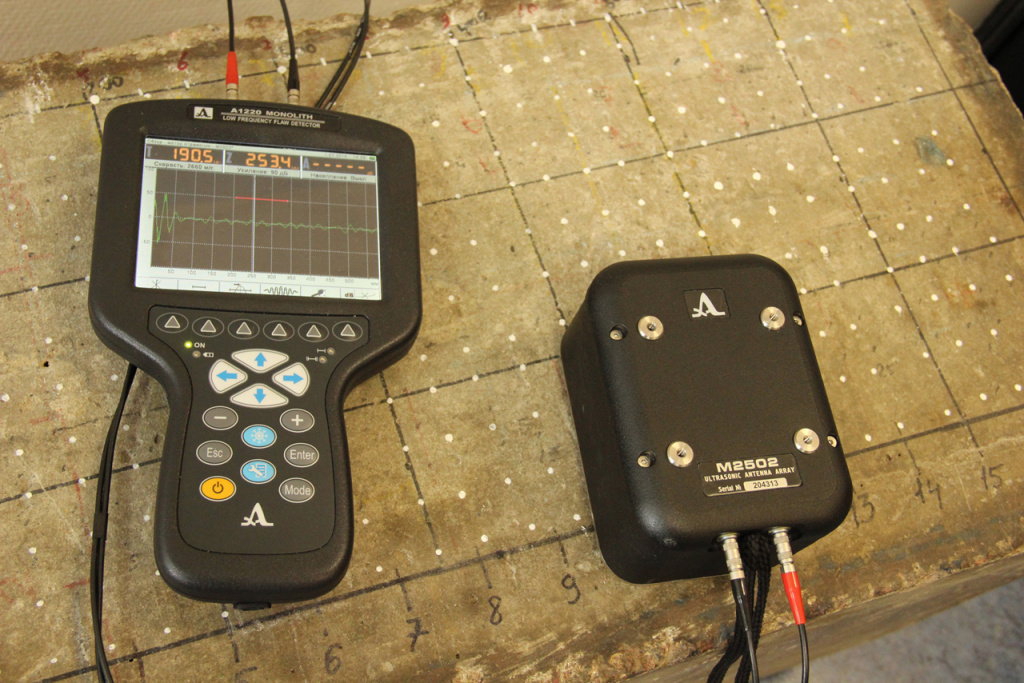

       Дефектоскоп А1220 MONOLITH состоит из электронного блока с большим высококонтрастным цветным TFT дисплееми клавиатурой, и 24-х элементной матричной антенной решетки, работающей по принципу раздельно-совмещенного преобразователя. Элементы антенной решетки подпружинены, что позволяет работать на сильно шероховатых и неровных поверхностях.

Назначение

• Измерение толщины изделий из бетона

• Поиск инородных включений, полостей и трещин внутри изделий и конструкций из железобетона, камня и подобных им материалов при одностороннем доступе

• Исследование внутренней структуры крупнозернистых материалов

Комплект поставки:

Наименование

Кол-во

А1220 MONOLITH - электронный блок ультразвукового
дефектоскопа со встроенным аккумулятором

1

Антенная решетка M2502 0.05A0R100Х60PS

1

Кабель LEMO-LEMO двойной 1,2 м

1

Кабель USB A - Micro B

1

Сетевой адаптер с кабелем 220 В - 15 В

1

Компакт-диск с документацией и ПО

1

Планшет D12

1

Чехол D12

1

Жесткий кейс М20

1


Диапазон устанавливаемых скоростей ультразвука

500 – 15 000 м/с

Диапазон устанавливаемых рабочих частот

25 – 200 кГц с шагом 5

Диапазон перестройки усиления приемника

0 – 100 дБ

Диапазон измерений временных интервалов

0 – 4 000 мкс

Пределы допускаемой абсолютной погрешности измерений временных интервалов Тизм

±(0,1+0,0001·Тизм) мкс

Диапазон измерений глубины залегания дефекта при скорости ультразвука 2500 м/с (бетон)

50 – 2 150 мм

Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта H при скорости ультразвука 2500 м/с (бетон)

±(0,1·H+5,0) мм

Питание

аккумулятор

Номинальное значение напряжения питания

11,1 В

Время непрерывной работы прибора от аккумулятора

8 ч

Тип дисплея (разрешение)

TFT (640 х 480)

Габаритные размеры электронного блока

260 х 157 х 43 мм

Масса электронного блока

800 г

Диапазон рабочих температур

от –20 до +55°C

Габаритные размеры АР М2502

139 х 105 х 89 мм

Масса АР М2502

1,1 кг


Прибор обеспечивает различные формы представления результатов измерений на встроенном жидкокристаллическом дисплее:

В виде А-скана

Традиционная форма отображения сигналов. Представление сигнала в виде А-скана удобно для измерения толщины контролируемого объекта, поиска и анализа дефектов на отдельно взятых участках объекта. При этом полностью цифровой тракт прибора обеспечивает представление сигналов, как в детектированной форме, так и в виде радиосигнала, что особенно важно для проведения анализа получаемых данных оператором. Это дает дополнительные возможности интерпретации полученных сигналов, а именно отличать полезные сигналы от шумов, отличать сигналы от различного типа отражателей.

В виде В-, С-, D- Сканов

Представление результатов ультразвукового контроля в виде продольного и поперечного сечений объекта контроля, параллельного и перпендикулярного поверхности, на которую устанавливается антенная решетка. В-, С-, D- Сканы позволяют получить более полное представление о внутренней структуре объекта.

Режимы работы

А1220 MONOLITH имеет три основных рабочих режима работы, а также сервисный режим НАСТРОЙКА, служащий для настройки конфигураций параметров контроля под каждый конкретный объект с возможностью последующего оперативного выбора.

Режим ЭХО

Представление сигнала в реальном масштабе времени. Предусмотрены возможности выполнения следующих способов измерений: по максимуму сигнала в стробе, по первому превышению сигналом уровня строба, сложения всех сигналов в стробе функция АКФ). На экране прибора представлена рабочая область А-Скана сигнала и основные параметры измерений – время ультразвука, глубина несплошности, амплитуда сигнала.

Режим ПРОЗВУЧИВАНИЕ

Данный режим предназначен для поверхностного и сквозного прозвучивания объектов контроля на фиксированной базе измерений. Контроль осуществляется с помощью двух отдельно подключенных к электронному блоку преобразователей, установленных вдоль линии или друг напротив друга (в зависимости от выбранного метода измерений). На экране прибора представлена рабочая область А-Скана сигнала и основные параметры измерений – время и скорость ультразвука, амплитуда сигнала.

Режим КАРТА

Режим КАРТА предназначен для формирования набора изображений сечений объекта контроля, перпендикулярных к поверхности при сканировании антенной решеткой вдоль ранее размеченных линий с постоянным шагом, т.е. набор параллельных лент, ограниченных по протяженности. Задавая шаг сканирования по вертикали и по горизонтали, можно получить представление о внутренней структуре всего объекта.
