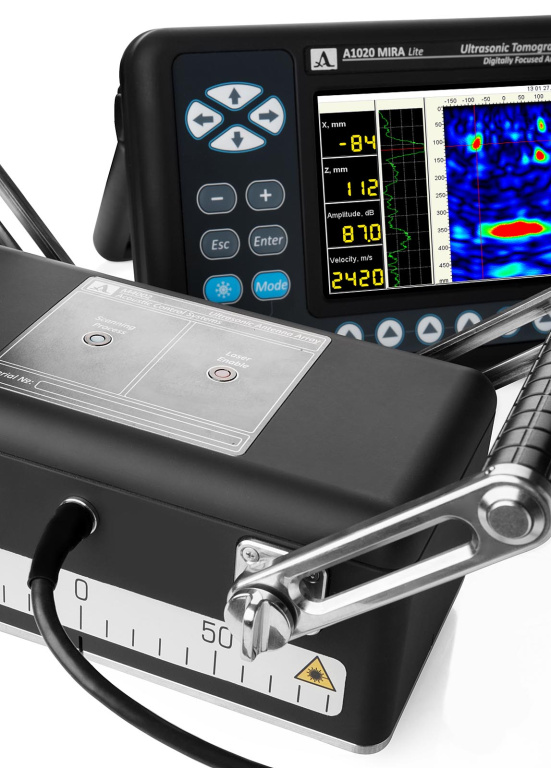

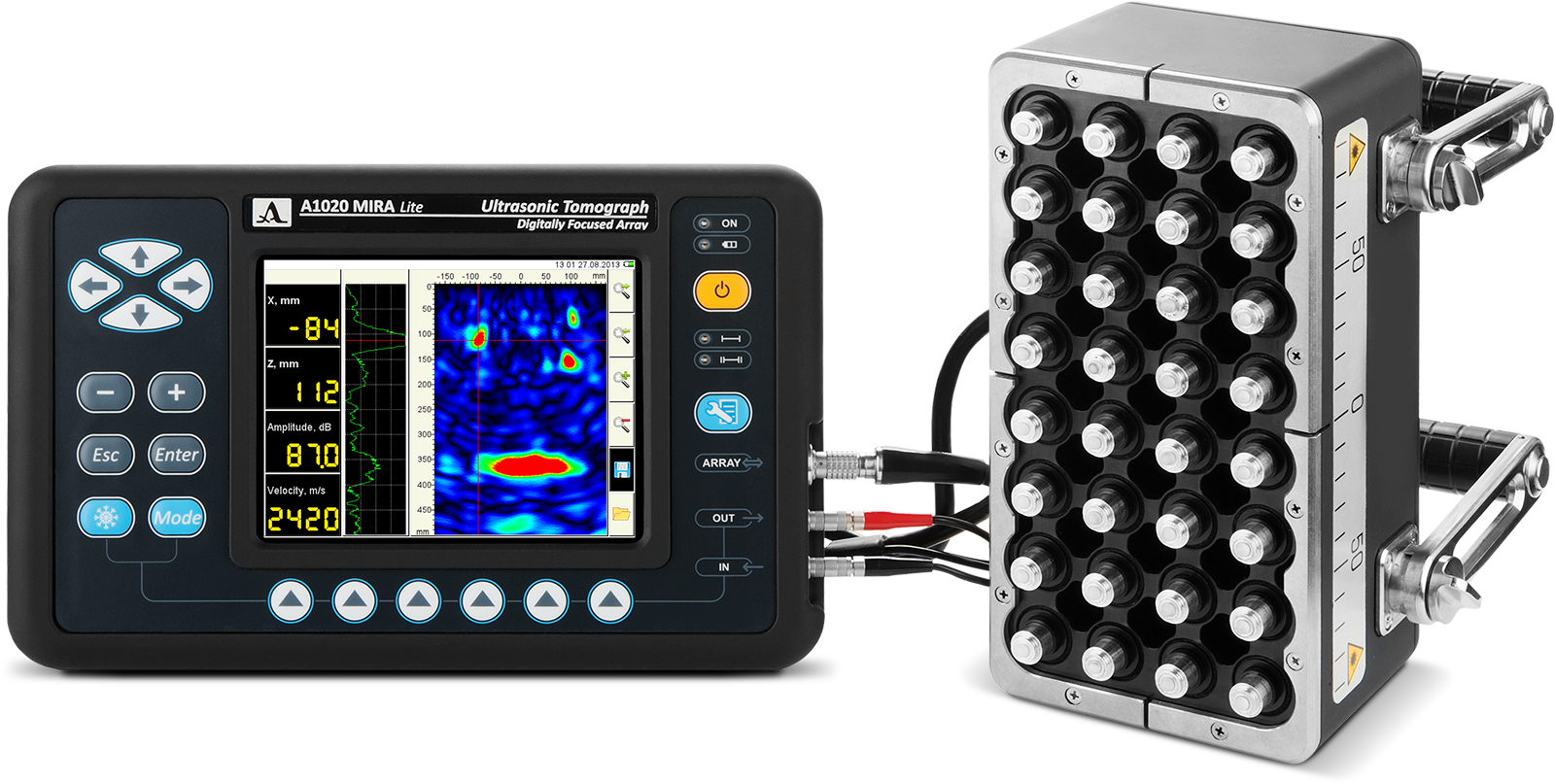

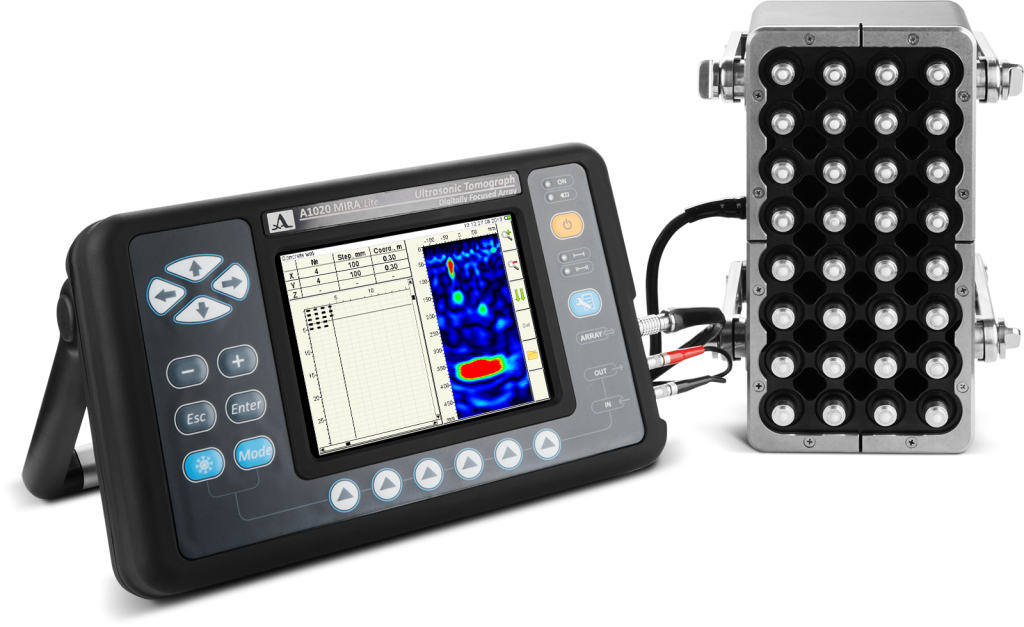

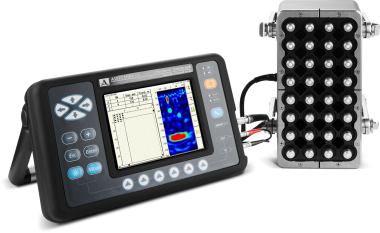

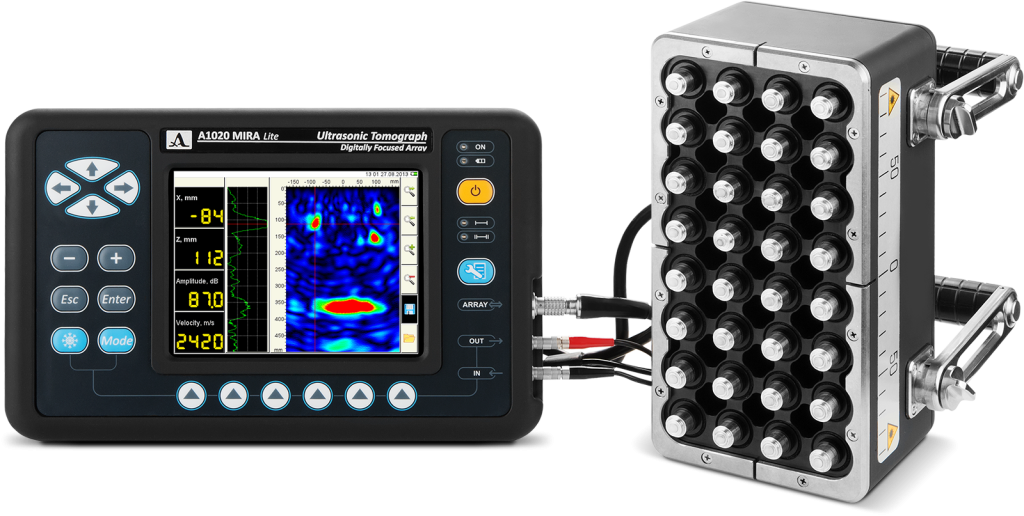

Низкочастотный ультразвуковой томограф A1020 MIRA Lite

Универсальный низкочастотный ультразвуковой дефектоскоп с цифровой обработкой сигнала и высокоскоростным интерфейсом передачи данных. Дефектоскоп имеет яркий и хорошо читаемый TFT-экран 640х480. В приборе реализована функция В-скана и С-скана(опционально), функция измерения спектра сигнала.

Богатые функциональные возможности дефектоскопа позволяют создавать на базе прибора различные специализированные версии, в том числе многоканальные приборы с коммутатором до 32-х каналов.

В низкочастотном дефектоскопе УСД-60Н также предусмотрена комплектация импедансным р/с преобразователем для контроля композитных материалов с односторонним доступом.

Быстрая связь с ПК по Ethernet позволяет строить на базе данного дефектоскопа автоматизированные комплексы контроля качества композитных материалов совмещающие бесконтактный и контактный ультразвуковой, а также импедансный методы контроля.

Низкочастотный дефектоскоп УСД-60Н сертифицирован в Ростехрегулировании РФ (Свидетельство об утверждении типа средства измерения RU.C.27.003.A №39599), зарегистрирован в Государственном реестре средств измерений под №34808-10 и допущен к применению в Российской Федерации.
Дефектоскоп сочетает в себе последние достижения аналоговой и цифровой техники, широкую универсальность, богатые функциональные возможности, удобство и простоту пользования, высокую надежность.

Комплект поставки:

Наименование	Кол-во
А1020 MIRA Lite электронный блок	1

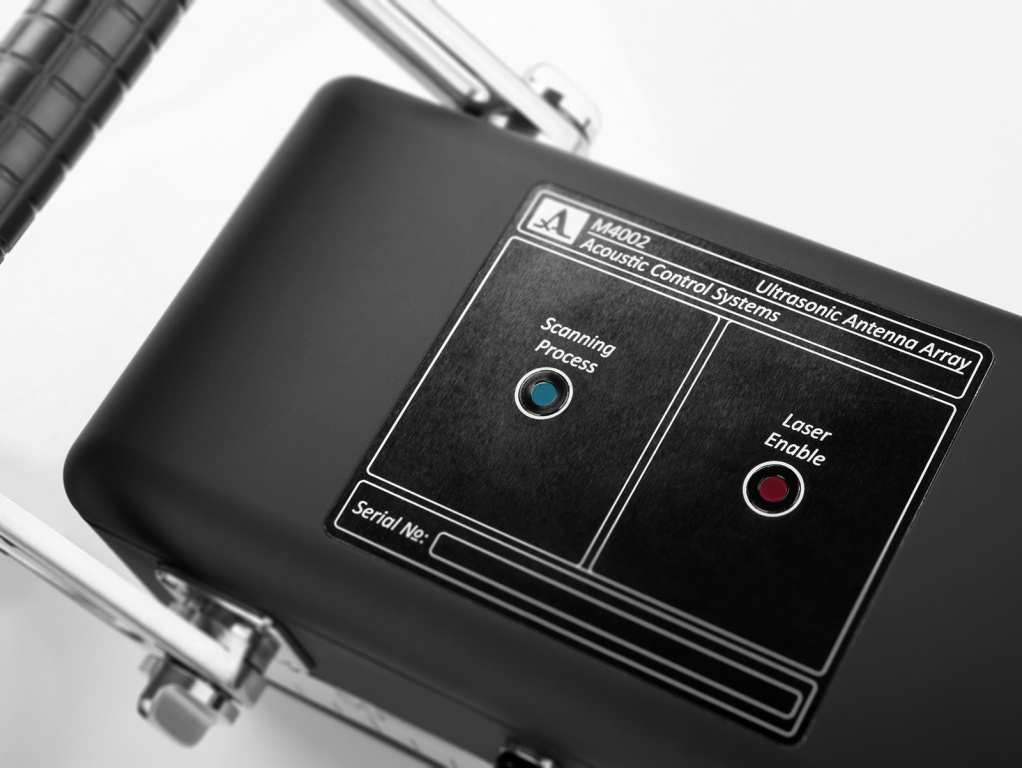

M4002 0.05A0R220Х110PS	1
Сетевой адаптер 220 В - 15 B	1
Кабель USB A- Micro B	1
Проверочный образец	1
Жесткий кейс	1
Программное обеспечение INRTOWIEW	1

Параметр	Значение
Количество преобразователей в антенной решетке	32 (8 групп х 4 элемента)
Диапазон измеряемых толщин	10 – 1000 мм
Диапазон устанавливаемых скоростей ультразвука	1 000 - 10 000 м/с
Диапазон рабочих частот	10-100 кГц
Номинальная частота преобразователя	50 кГц
Пределы допускаемой абсолютной погрешности глубины залегания дефекта, мм, где Н измеряемая глубина	±(0,05∙Н+10)
Источник питания	аккумулятор
Номинальное значение напряжения аккумулятора	11,2 В
Продолжительность непрерывной работы от полностью заряженного аккумулятора, ч, не менее	10 часов
Класс защиты	IP54
Габаритные размеры электронного блока, не более	260x166x80 мм
Габаритные размеры антенной решетки, не более: без ручек	220х129х99 мм
с горизонтальным расположением ручек	376х167х99 мм
с вертикальным расположением ручек	220х184х167 мм
Масса электронного блока прибора с аккумулятором, не более	1,9 кг
Масса антенной решетки, не более	3,1 кг
Средний срок службы, не менее	5 лет
Условия эксплуатации:
температура воздуха	от – 10 до +50 ºC
относительная влажность при температуре плюс 35 ºС, не выше	95%

● Наглядное отображение сечения (B-Скан) объекта в режиме реального времени с частотой смены кадров до 10 Гц.
● Улучшенная чувствительность в ближней зоне.
● Высокая точность измерений и чувствительность прибора к различным отражателям.
● Размеры обнаруживаемых несплошностей:
- от Ø10 мм – цилиндрический образ дефекта;
- от Ø 25 мм – сферический образ дефекта.

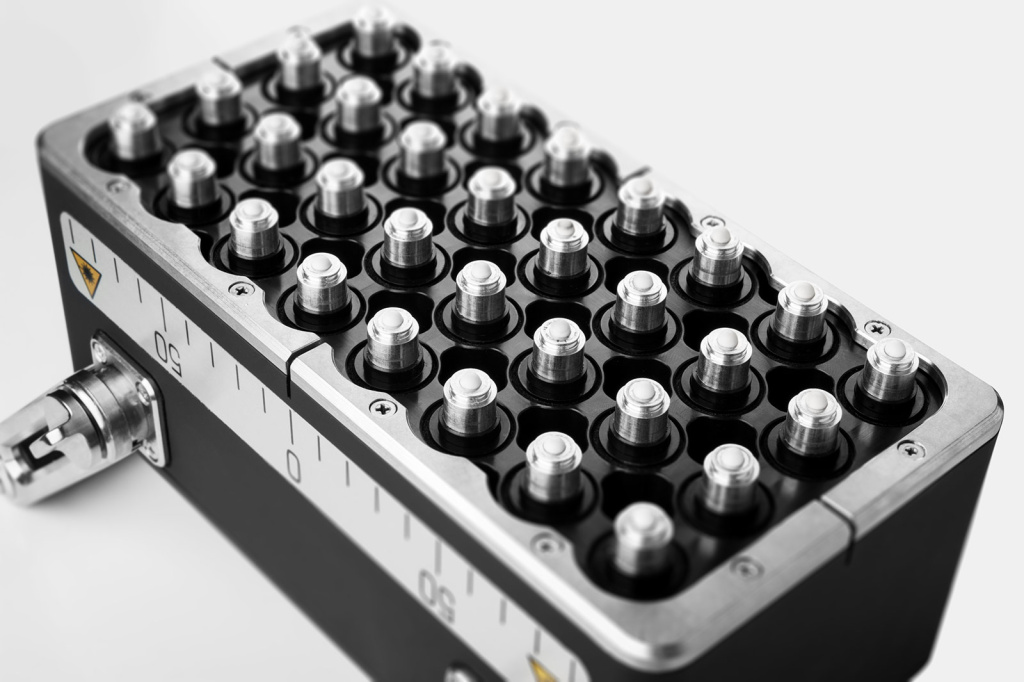

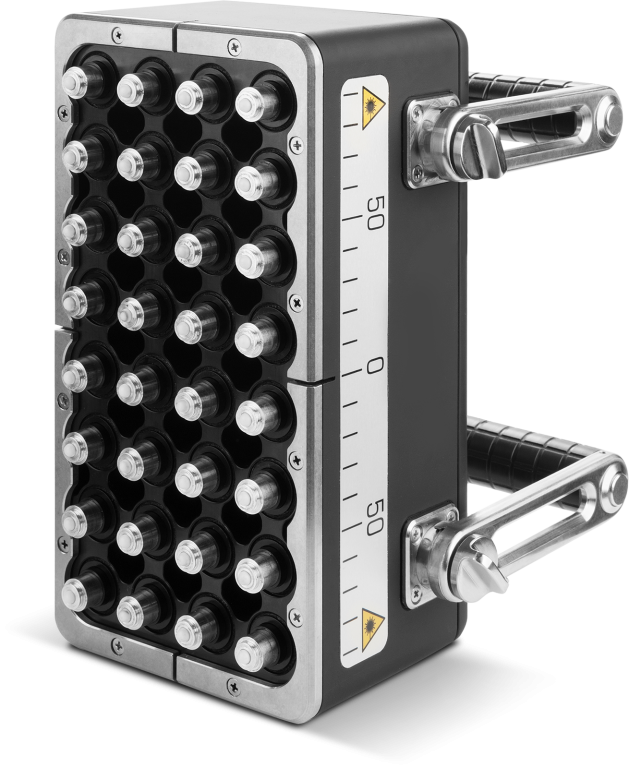

● Малогабаритная антенная решетка для длительной работы на объекте.
● Новый тип износостойких СТК преобразователей с безжидкостным контактом.
● Защита преобразователей от грязи и пыли благодаря прочной мембране.
● Чехол для удобного крепления электронного блока на поясе оператора.
