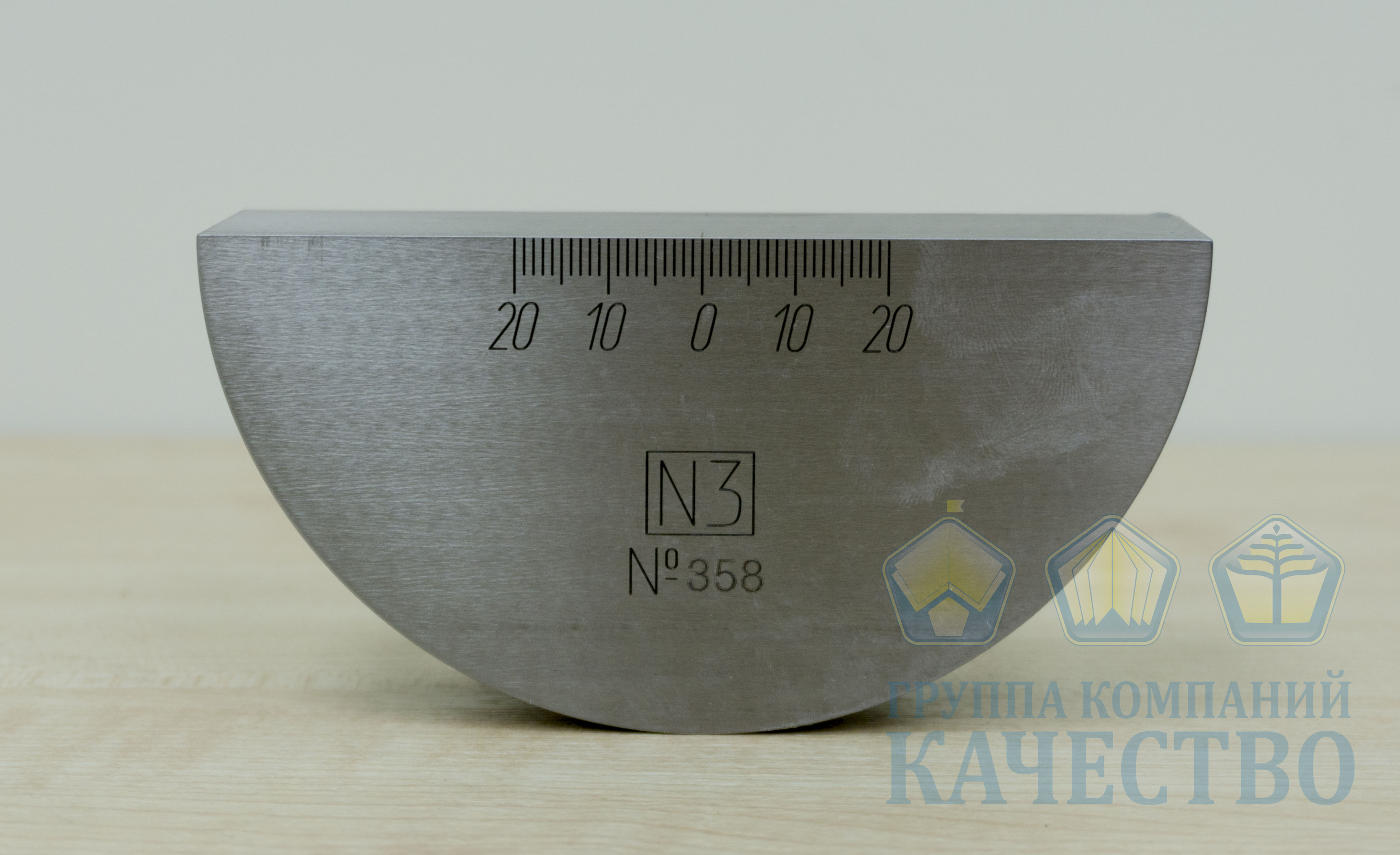

Стандартный образец СО-3

Стандартный образец СО-3

Подробнее

Стандартный образец СО-3 применяют для определения точки выхода ультразвукового луча и стрелы преобразователя ультразвукового дефектоскопа. Может применяться для определения времени распространения ультразвуковых колебаний в призме преобразователя.

Cтандартный образец СО-3 предназначен для:

  • Определения точки выхода 0 ультразвукового луча. Для этого наклонный ПЭП устанавливают над центральной риской «0» и небольшим перемещением находят положение соответствующее максимальному эхо-сигналу. Точка выхода расположена точно над центральной риской образца.
  • Определения стрелы «n» преобразователя в миллиметрах. Данный параметр определяется как расстояние от точки выхода ультразвукового луча до торца ПЭП в направлении прозвучивания (измеряется по боковой шкале, отградуированной в миллиметрах).
  • Определение чувствительности для наклонного ПЭП.
  • Настройки глубиномера для наклонного ПЭП.

Допускается применение стандартного образца для определения времени распространения ультразвуковых колебаний в призме преобразователя.

Все указанные операции выполняют в положении наклонного ПЭП, когда точка выхода УЗК совпадает с центром «0» образца.

Комплект поставки:

Наименование

Кол-во

Стандартный образец СО-3

1

Паспорт;

1

Свидетельство о поверки

1

Упаковка

1

Материал

сталь марки 20 или из сталь марки 3 по ГОСТ 14637;

Скорость распространения продольной волны
в материале образца при температуре 20±5 °С

   5900±59 м/с.

Геометрические размеры стандартного образца СО-3 соответствуют требованиям ГОСТ 14782.
