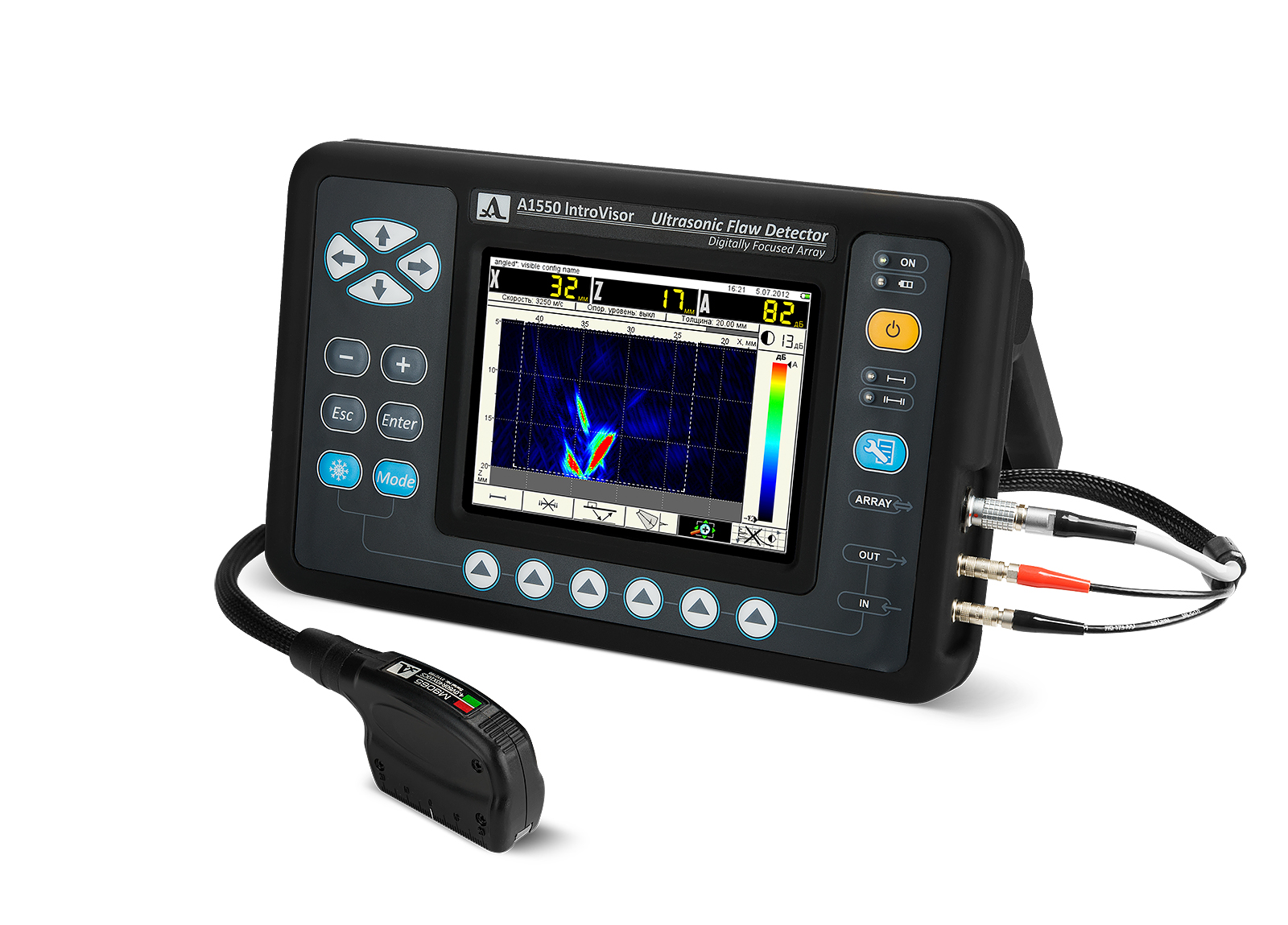

В приборе реализована цифровая фокусировка антенной решетки и томографическая обработка полученных данных для получения четкой визуальной картины внутренней структуры объекта контроля.
Легкий и удобный в использовании прибор для решения большинства задач ультразвуковой дефектоскопии. Обеспечивает быстрый, комфортный и достоверный поиск дефектов в виде изображения B-сечения в режиме реального времени, что существенно упрощает и делает более доступной интерпретацию полученной информации по сравнению с обычным дефектоскопом (А-скан).
Режимы работы:

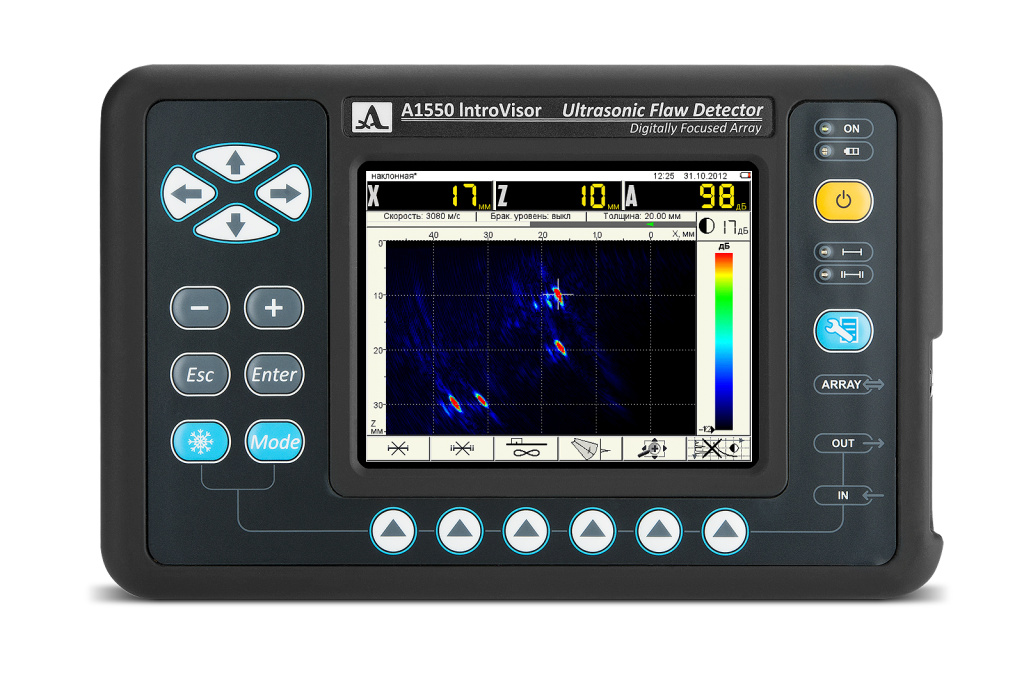

РЕЖИМ ТОМОГРАФ - обеспечивает работу прибора с АР и формирование томограмм в реальном времени. На экран выводится томограмма (В-Скан), и служебная информация: стробы, курсор, цифровые индикаторы и т.д.
После обнаружения дефектов обеспечивается возможность оценки их реальных или эквивалентных размеров: классическим методом (сравнение с амплитудой сигнала от контрольного отражателя) и дефектометрическим методом (измерением координат характерных точек образа дефекта и расстояний между ними непосредственно по реконструируемому изображению).
РЕЖИМ ДЕФЕКТОСКОП - обеспечивает работу прибора в качестве классического дефектоскопа со стандартными преобразователями - А-Скан.
В данном режиме прибор обладает всеми функциями, характерными для современного цифрового дефектоскопа (встроенные АРД-диаграммы, ВРЧ и DAC - кривые, цифровая многоуровневая система АСД), и
позволяет оценить размеры обнаруженных дефектов, согласно действующим руководящим документам и методикам ультразвукового контроля.

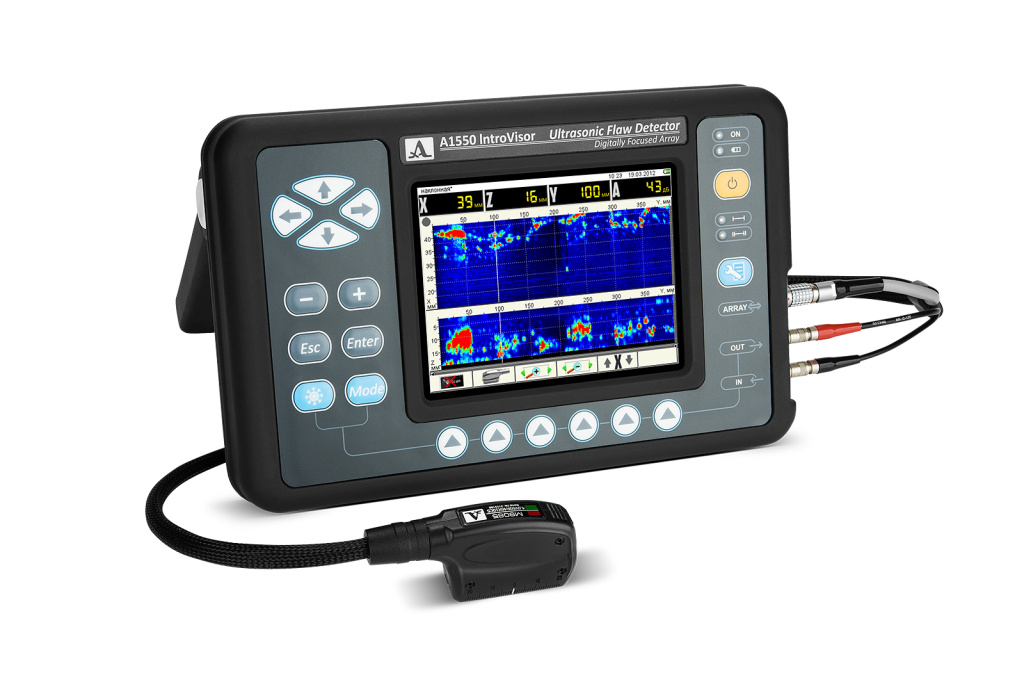

РЕЖИМ СКАНЕР - Обеспечивает работу прибора с АР и датчиком пути, при сканировании вдоль линии сварного шва. На экран прибора выводятся томограммы C- и D- типа в реальном времени. После обнаружения дефектов вы можете дать оценку их условных размеров с помощью курсора, перемещаемого в трех координатах (расстояние, длина, глубина). Вывод на экран B-скана в любом разрезе полученного массива данных.
ФУНКЦИЯ НАСТРОЙКА - используется для выбора и установки параметров и рабочей конфигурации.
Существует возможность создания и сохранения ряда рабочих конфигураций под различные объекты контроля. Возможность задания имени объекта и технических параметров, с последующим выбором их из памяти прибора перед началом контроля.
РАБОТА С ПРОГРАММНЫМ ОБЕСПЕЧЕНИЕМ
Специализированное программное обеспечение ADM - IntroVisor позволяет передавать сохраненные данные из прибора на внешний компьютер для дальнейшей обработки результатов контроля, их документирования в виде томограмм и эхо-сигналов с параметрами контроля и последующего архивирования.
Типы антенных решеток
- М9060 4.0V0R40X10CL – 16-ти элементная АР продольных волн с центральной рабочей частотой 4 МГц и сектором обзора ±30°. Применяется для контроля основного металла
- М9065 4.0V60R40X10CS – 16-ти элементная АР поперечных волн с центральной рабочей частотой 4 МГц и сектором обзора от 30° до 80°. Применяется для контроля сварных швов (в том числе аустенитных). Особенностью данной АР является отсутствие большой преломляющей призмы
- M9170 4.0V70R26X10CS – 16-ти элементная АР поперечных волн с центральной частотой 4 МГц и сектором обзора от 35° до 80°. Применяется для контроля сварных швов. Укороченная акустическая апертура 26х10 мм.
- M9171 4.0V0R26X10CL – 16-ти элементная АР продольных волн с центральной частотой 4 МГц и сектором обзора ±30°. Применяется для контроля основного тела металлических и пластиковых конструкций. Укороченная акустическая апертура 26х10 мм.
Антенные решетки соизмеримы по габаритным размерам с традиционными преобразователями. Оснащены акустическими модулями с исключительной износостойкостью протекторов, изготовленных из композитных материалов.
Акустические модули сменные, замена производится оператором практически мгновенно и не требует проведения монтажных работ и остановки работы.
Комплект поставки:
|
Наименование |
Кол-во |
|
А1550 IntroVisor - электронный блок ультразвукового дефектоскопа со съёмным аккумулятором |
1 |
|
Цифрофокусируемая антенная решетка М9065 4.0V60R40X10CS |
1 |
|
Цифрофокусируемая антенная решетка M9170 4.0V60R26X10CS |
1 |
|
Цифрофокусируемая антенная решетка М9060 4.0V0R40X10CL |
1 |
|
Кабель LEMO-LEMO одинарный 1,2 м |
1 |
|
1 |
|
|
1 |
|
|
Преобразователь S5096 5.0A70D6CS |
1 |
|
Сетевой адаптер с кабелем 220В-15В |
1 |
|
Кабель USB A-Micro B |
1 |
|
Компакт-диск с документацией и ПО |
1 |
|
Чехол Е14 |
1 |
|
Гель УЗ -30°C...+100°C, 0,1 кг |
1 |
|
Калибровочный образец V2/25 |
1 |
|
Жесткий кейс М20 |
1 |
