Ультразвуковой дефектоскоп УСД-60

Ультразвуковой дефектоскоп УСД-60

Подробнее

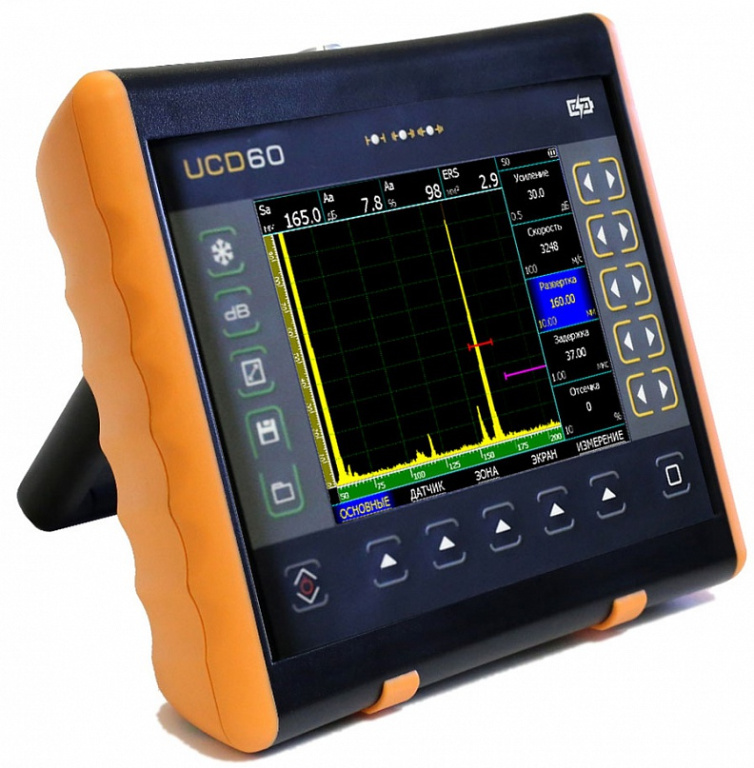

       Легендарный  ультразвуковой дефектоскоп УСД-60 теперь в новом эргономичном корпусе и с возможностью последующего обновления до  версии дефектоскопа на фазированных решетках УСД-60ФР .После глубокой модернизации прибор представляет собой новую универсальную платформу, позволяющую пользователю наращивать возможности прибора по мере необходимости.В базовой версии дефектоскоп УСД-60 поставляется как суперсовременный классический ручной дефектоскоп со всем разнообразием возможностей, присущих лучшим представителям класса.
     Дефектоскоп снабжен мощным регулируемым генератором и малошумящим широкополосным приемником последнего поколения с набором узколополосных фильтров для повышения соотношения сигнал/шум. База данных преобразователей позволяет в одно нажатие загружать из памяти все их параметры, включая АРД-диаграммы. Богатый функционал, включающий  функции ВРЧ и АРК, различные степени демпфирования сигнала, огибающую сигнала и функцию усреднения нескольких эхо-сигналов, а также две независимые зоны контроля с индивидуальной логикой определения дефекта, позволяет реализовывать любые современные методики контроля.
        Функция автоматической калибровки призмы преобразователя на стандартных образцах СО-3 и V-2, автоматическая калибровка реальной скорости в материале объекта контроля, автоматическая калибровка зоны контроля по прямому и однократному лучу, встроенный помощник расчета геометрии при контроле сварных соединений - позволяют сделать процедуру настройки легкой и понятной. Вход для двухканального оптического энкодера обеспечивает построение B-скана c координатной разверткой изделия, а также С- и D- сканов в специальных версиях.
       Масштабируемая программная структура новой версии дефектоскопа позволяет пользователю самостоятельно в дальнейшем наращивать возможности прибора по мере необходимости работы с TOFD  сканерами, 16-и канальными фазированными решетками, многоэлементными сканерами.Высокоточная толщинометрия и использование активных электромагнитно-акустических (ЭМА) преобразователей  позволяет проводить толщинометрию стенки изделия под слоями непроводящих покрытий любой структуры и без зачистки ржавчины.

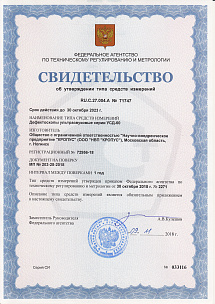

       Прибор имеет специально разработанный ударопрочный корпус с классом защиты IP65. Уникальный морозостойкий современный  экран с цветной TFT матрицей 640х480, великолепным быстродействием и широким углом обзора - это наилучший выбор для проведения работ  в полевых условиях на ярком солнце, а также при отрицательных температурах. Серия дефектоскопов УСД-60.хх включает как классическую версию дефектоскопа, так и многоканальные версии и приборы с фазированными решетками. Серия внесена в реестр средств измерений Российской Федерации (Свидетельство об утверждении типа RU.C.27.004A №71747, Описание типа средства измерения)

                   Дефектоскоп сочетает в себе последние достижения аналоговой и цифровой техники, удобство и простоту пользования, эргономичность конструкции и высокую надежность.

Комплект поставки:

Наименование

Кол-во

электронный блок УСД-60 со встроенным Li-ion аккумулятором

1

предустановленное ПО - "Классический УЗ дефектоскоп"

1

блок питания сетевой 15В / 220В

1

защитный чехол с блендой и креплением на корпусе оператора

1

кабель Lemo00-Lemo00 1,5м

2

Преобразователь ультразвуковой (по выбору)

4

Кабель USB для связи с ПК

1

Программное обеспечение на CD-диске

1

Комплект документации (руководство пользователя,
паспорт с методикой поверки, сертификат метрологической поверки)

1

Кейс для переноски

1





Развертка

мин.: 0 - 11,9 мм макс.: 0 - 5950 мм (сталь) с шагом 0.01, 0.1, 1, 10 и 100

Задержка

от -4 мкс до 1000 мкс

с шагом 0.01, 0.1, 1, 10 и 100 мкс

Максимальная длина контролируемого материала (сталь)

до 3000 мм (эхо-режим),

6000 мм (теневой режим)

Диапазон скоростей

1000 - 10 000 м/с с шагом 1, 10 и 100 м/с

Задержка в призме

0 - 100 мкс  с шагом 0.01, 0.1, 1 мкс

Демпфирование

25 ом / 50 ом/ 1000 Ом

Входной импенданс

50 ом / 600 ом

Зондирующий импульс

радиоимпульс, амплитудой 50 В, с регулируемым числом периодов (0,5-5),

и  изменяемой частотой радиоимпульса

Частота повторений ЗИ

от 50 до 500Гц с шагом 1, 5, 10 и 100 Гц

Усилитель

широкополосный: 0.5-20 МГц (-6 дБ)

Диапазон регулировки усиления

100 дБ, с шагом 0.1, 0.5, 1, 2, 6 или 10 дБ

Дополнительная клавиша +dB

программируемая

Временная Регулировка Чувствительности (ВРЧ)

диапазон до 70 дБ, 12 дб/мкс с построением кривой по 20 опорным точкам введенным вручную

или от контрольных отражателей Кривая Амплитуда-Расстояние (АРК) построение по 20 точкам,

регулируемая по высоте

Функция АРД

построение по 20 точкам, регулируемая по высоте  с автоматической привязкой к усилению и двумя дополнительными кривыми

Детектирование

положительная или отрицательная полуволна,

полное, радиосигнал (во всем диапазоне развертки)

Отсечка

компенсированная, 0 - 80% высоты экрана

Зоны контроля

две независимых зоны,

начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95%

высоты экрана при детектировании и от -95% до +95%

при радиосигнале с шагом  1%, индивидуальная логика определения дефектов.

Автоматическая Сигнализация Дефектов (АСД)

световая для каждой зоны отдельно и звуковая

Измерение временных интервалов

от 0 до первого сигнала в зоне или между сигналами в зонах,

по фронту,

по максимуму сигнала или по переходу через "0"

Измерение амплитуды

в процентах от высоты экрана,

в дБ относительно уровня порога в зоне,
в дБ относительно опорного сигнала,

в дБ относительно кривой амплитуда-расстояние (АРК)

Сравнение амплитуд по AWS D1.1

Дисплей

Цветной высококонтрастный, TFT 640 х 480 точек, (130 х 100 мм).

Специальная функция для работы на ярком солнечном свете

А-сигнал

480 x 300 точек в стандартном режиме 640х480 в полноэкранном режиме

Память

200 настроек с А-сигналом 1000 протоколов контроля

(сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)

Интерфейс

USB

Разъемы преобразователей

2 Lemo00

Аккумулятор

Li-ion 10.8В, 5000 mА/ч

Время работы

не менее 10 часов работы от встроенного аккумулятора

Внешнее питание

блок питания 220В AC

Напряжение питания

15В / 2,5А  DC

Диапазон рабочих температур

от -30 C до +55 C

Размер (В x Ш x Д)

200 мм x 225 мм x 80 мм

Масса

1,4 кг с аккумуляторами


  • Реальный недетектированный радиосигнал в дополнению к классическим видам: полному детектору, положительному и отрицательному детектированию позволяет решать различные задачи требующие высокой разрешающей способности

  • Радиосигнал на экране УЗ дефектоскопа УСД-60

  • Библиотека преобразователей позволяет мгновенно загрузить из памяти все необходимые настройки ПЭП, включая ВРЧ и АРК данные и АРД-диаграммы.

  • Выбор ПЭП из памяти / дефектоскоп ультразвуковой УСД-60

  • Автоматическая калибровка призмы преобразователя по образцам СО-3 и V-2

  • Калибровка призмы на ультразвуковом дефектоскопе УСД-60

  • Автоматическая калибровка развертки и стробов при контроле сварных соединений

  • Калибровка по 1-му лучу на дефектоскопе УСД-60

  • Помощник контроля сварных соединений с построением  хода лучей с учетом толщины контролируемого материала и геометрии сварного шва.


  • ucd60-5.jpg

  • Полноэкранный режим работы

  • ucd60-6.jpg

  • Режим огибающей сигнала

  • ucd60-7.jpg

  • Функции Временной Регулировки Чувствительности (ВРЧ) и АРК

  • ucd60-8.jpg

  • Встроенные АРД диаграммы


  • Универсальный классический дефектоскоп с возможностью обновления до версии с фазированными решетками и TOFD
  • Запись сигналов по 1 или 2х координатному датчику оборотов
  • Функции ВРЧ, АРК и АРД
  • Работа с ЭМА преобразователями
  • Конструктор геометрии сварного шва
  • Интерфейс: USB
  • Обновление прошивки по USB
  • Питание: Li-ion аккумулятор или внешний блок питания
  • до 10 часов работы от аккумулятора
