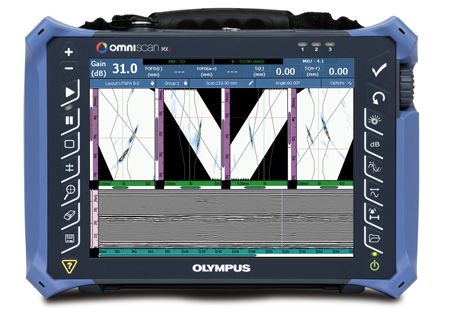

Ультразвуковой дефектоскоп Olympus OmniScan MX2

OmniScan MX, являющийся результатом более чем 10 лет лидерства в производстве платформ неразрушающего контроля — самая успешная портативная модульная ФР-система, разработанная компанией Olympus на сегодняшний день. По всему миру используются тысячи таких систем.

Olympus предлагает вашему вниманию новый ФР-модуль с поддержкой ТOFD, новый УЗ-модуль, а также новые программные приложения (NDT SetupBuilder и обновленная версия OmniPC), расширяющие возможности OmniScan MX2 и повышающие эффективность неразрушающего контроля.

Прибор второго поколения OmniScan MX2 повышает эффективность контроля, благодаря расширенным возможностям в ручном режиме и режиме АУЗК, ускоренным процессам настройки прибора, тестирования и подготовки отчета. Более того, дефектоскоп совместим с более 10 модулями ФР и УЗ. Лидирующая в отрасли усовершенствованная платформа для неразрушающего контроля представляет методы тестирования нового поколения.

Портативный модульный прибор OmniScan MX2 совмещает в себе высокую скорость сбора данных и новые программные функции для выполнения качественного контроля как в ручном, так и в автоматическом режиме.

Ультразвуковой модуль UT2 TOFD и ПО MXU

Новый ультразвуковой модуль OmniScan MX2 UT2 производства компании Olympus представляет собой высокотехнологичное и доступное по цене решение для контроля дифракционно-временным методом (TOFD). Усовершенствованное аппаратное обеспечение и обновленное ПО значительно упростили и ускорили процесс контроля сварных соединений методом TOFD. Улучшенное соотношение сигнал-шум обеспечивает оптимальное качество данных, полученных методом TOFD.

Дополнительные функции

● Мастер настройки TOFD
● Калибровка расстояния между ПЭП-ми (PCS)
● Четкий B-скан
● Мульти-TOFD схемы
● Выпрямление поверхностной продольной волны
● Повышенная ЧЗИ в группах TOFD
● Высокое напряжение (до 340 В) устраняет необходимость в предусилителе
● Данные функции обеспечивают простую и быструю настройку, улучшенный сбор данных и точность определения размеров дефектов, что в целом повышает общую производительность.

Контроль труб малого диаметра методом TOFD

Новая линия призм для метода TOFD специально предназначена для использования с низкопрофильным сканером COBRA. Эти призмы сочетаются с ПЭП типа ST1, имеющих диаметр пьезопластины равный 3 мм, для контроля труб с наружным диаметром от 1 до 4,5 дюймов. Доступны призмы с разными углами преломления. Можно заказать призмы, обточенные для определенного диаметра трубы или набор обточенных призм для целого диапазона типоразмеров труб.

Технические характеристики ФР-модуля (применительно к OMNI-M-PA16128*)
Габаритные размеры (Ш х В х Г)	244mm x 182mm x 57mm
Масса	1,2 кг
Разъемы	1 разъем OmniScan для ФР-датчиков 2 разъема BNC для датчиков UT
Распознавание датчика	Автоматическое распознавание датчика
Генератор/приемник
Апертура	16 элементов
Количество элементов	128 элементов
Генератор
Напряжение	40 В или 80 В на элемент
Ширина импульса	Настраивается от 30 нс до 500 нс, разрешение 2,5 нс
Форма импульса	Отрицательный прямоугольный импульс
Выходное полное сопротивление	Менее 25 Ом
приемник
Усиление	От 0 дБ до 74 дБ, максимальный входной сигнал 1,32 Вp-p
Входное полное сопротивление	75 Ом
Полоса пропускания	от 0,75 МГц до 18 МГц (-3 дБ)
Формирование луча
Тип сканирования	Секторный и линейный
Количество групп	До 8
Активные элементы	16*
Элементы	128
Сбор данных
Частота оцифровки	100 МГц (10 бит)
Максимальная ЧЗИ	До 10 кГц (C-скан)
Обработка данных
Количество записываемых значений	до 8000
Усреднение в реальном времени	2, 4, 8, 16
Детектирование	Радиосигнал, полная волна, полуволна+, полуволна-
Фильтр	Низкочастотный (настроен по частоте датчика), цифровая фильтрация (полоса пропускания, частотный диапазон)
Фильтрация видео	Сглаживание (настроено по диапазону частот датчика)
Визуализация данных
Количество записываемых значений	до 8000
Синхронизация данных
По внутреннему таймеру	От 1 Гц до 10 кГц
По кодировщику	На 1 или 2 осях
Программируемая временная регулировка усиления (TCG)
Количество значений	16 (1 кривая TCG на один канал для законов фокусировки)
Аварийная сигнализация
Количество аварийных сигналов	3
Условия	Любая логическая комбинация стробов
Аналоговые выходы	2
* Модели 16:16, 16:64, 16:64M, 32:32 и 32:128 также имеются в наличии.
Основные характеристики
Вес	5 кг в том числе батареи модуля один
Габаритные размеры (Ш х В х Г)	325 мм х 235 мм х 130 мм

Характеристики основного модуля ультразвукового дефектоскопа OmniScan MX2
Габаритные размеры (Ш х В х Г)	325 мм х 235 мм х 130 мм
Масса	5 кг (с модулем и одной батареей)
Хранение данных
Запоминающие устройства	Карта SDHC, стандартные Flash-карты USB или модуль Fast Ethernet
Размер файла данных	300Мб
Порты ввода/вывода информации
USB-порты	3
Выход динамика	Есть
Видеовыход	SVGA-видеовыход
Ethernet	10/100 Мбит/с
Линии ввода/вывода
Кодировщик	Интерфейсы кодировщика по 2 осям (сигналы в квадратуре, вперед, назад или синхроимпульсы/направление)
Цифровой вход	4 цифровых входа TTL, 5 В
Цифровой выход	4 цифровых выхода TTL, 5 В, 15 мА
Выключатель устройства сбора данных	Модуль сбора данных TTL с дистанционной активацией, 5 В
Линия вывода питания	5 В, линия выходной мощности 500 мА (с защитой от короткого замыкания)
Аварийная сигнализация	3 TTL, 5 В, 15 мА
Аналоговый выход	2 аналоговых выхода (12 бит), ±5 В при 10 кОм
Вход синхроимпульсов	5 В TTL
Экран
Размер	Диагональ 26,4 см (10,4 дюйма)
Разрешение	600х800 пикселей
Яркость	700 кд/м.кв
Колличество цветов	16 миллионов
Тип	TFT LCD
Электропитание
Тип аккумулятора	Литиево-ионные аккумуляторы типа Smart
Количество	1 или 2 (в отсеке для аккумуляторов можно разместить две батареи с возможностью «горячей» замены)
Время работы от аккумулятора	Минимальное время работы с двумя аккумуляторами - 6 часов
Условия эксплуатации
Диапазон рабочей температуры	От 0 °C до 45 °C; от 0 °C до 35 °C для 32:128 PA
Температура хранения	От -20 °C до 60 °C (с установленными аккумуляторами) От -20 °C до 70 °C (без аккумуляторов)
Относительная влажность	От 0 % до 85 % без образования конденсата. Без поступления воздуха; степень защиты IP 66
Стойкость к ударам	Испытания на падение в соответствии со стандартом MIL-STD-810G 516.6

● Экспорт C-скана
● Вид с торца с объединением групп
● Перемежение (чередование)
● Усиление затухания в режиме анализа
● Прокручивающиеся экранные схемы для легкой интерпретации
● Интерактивное меню для облегченного доступа
● Оптимизированы главное меню и мастеры настройки
● Комбинированное сканирование
● Отслеживание луча изогнутой геометрии для продольных сварных швов
● АРД-диаграммы в режиме ФР для всех законов фокусировки с коррекцией изображения S-скана

В приложениях, требующих конфигурацию из нескольких преобразователей, были улучшены экранные мультисхемы, так чтобы конфигурация сканера отражалась в программном интерфейсе. Положение различных разверток определяется их расстоянием до центра сварного шва, предоставляя понятную схему расположения.
