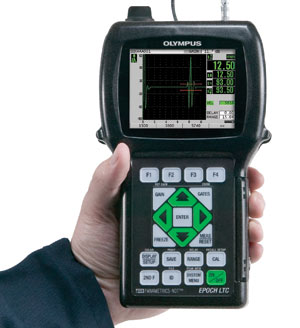

Ультразвуковой дефектоскоп EPOCH LTC

Вес

 0,96 кг с литий-ионным аккумулятором

Экран

 640х480 точек

Температурный диапазон

-10 - +50 °С

Габариты

(В х Ш х Г): 223,3 x 128,9 x 55,1 мм

Ударопрочный и герметичный корпус

 в соответствии со стандартом IP67

Клавиатура

английская, международная, японская или китайская

Языки:

 английский, испанский, французский, немецкий, итальянский, японский, китайский, русский, норвежский, шведский.

Выход

VGA, совместимый с широкими мониторами и проекторами

USB порты

для связи с компьютером, принтером, внешних накопителей

Слот для Mini SD карт

Присутствует

Разъемы для преобразователей

 LEMO 00

Аккумулятор

 литий-ионный. Держатель для щелочных батарей АА.

Время работы от аккумулятора:

— Литий-ионный аккумулятор: 8 часов
— Литиевые батареи АА: 6 часов
— Никель-металлгидридные батареи AA: 4 часа
— Щелочные батареи АА: 3 часа

Питание

от сети переменного тока: 100–120 В, 200–240 В, 50–60 Гц

Защита от проникновения жидкостей и загрязнений:

 IP67

Работа во взрывоопасной атмосфере

 MIL-STD-810F, Процедура 1, NFPA 70E, раздел 500, класс 1, подкл. 2, группа D Устойчивость к ударам: IEC 60068227, 60 g, 6 м/сек H.S., 3 оси, 18 общ.

Устойчивость к вибрациям:

IEC 60068-2-6, 50–150 Гц, 2 г, 20 циклов

Устойчивость к падению:

 MIL-STD-810F 4.5.5 Процедура IV – Удары при перевозке

Цветной трансфлективный ЖК-экран:

 частота обновления изображения 60 Гц, выбираемые пользователем цветовые схемы и уровень яркости, 2 режима комбинированного экрана и полноэкранный режим.

Размеры экрана (Ш x В):

 75 × 56 мм, разрешение 640 × 480 пикселей, диагональ 3,7” (94 мм)

Измерение амплитуды:

 100% или 110% полной высоты экрана

Режимы отображения координатной сетки:

 Стандартный (от 0 до 10), режим оценки пути ультразвука (5 равных секторов с линиями сетки)

Генератор прямоугольных импульсов:

Фиксированная длительность импульсов оптимальна для большинства стандартных задач дефектоскопии

Длительность импульса:

 В базовой комплектации длительность не меняется. С опцией EPLTC-SWP настраивается в диапазоне от 45 до 5 000 нс (0,1 МГц).

Частота повторения зондирующего импульса (ЧЗИ):

Автоматический контроль ЧЗИ от 10 до 500 Гц. Ручная настройка ЧЗИ (EPLTC-PRF)

Частота измерений:

 от 10 до 500 Гц. Всегда равна ЧЗИ.

Напряжение генератора:

от 100 до 400 В с шагом 100 В

Демпфирование:

50, 100, 200, 400 Ом

Усиление:

от 0 до 110 дБ; дискретность определяется пользователем и настраивается посредством клавиш.

Полоса пропускания:

от 0,2 до 26,5 МГц при −3 дБ

Цифровые фильтры:

Стандартные: 0,2–10 МГц

Широкополосные:

 2,0–21,5 МГц

Высокочастотные:

8,0–26,5 МГц

Детектирование:

 Полная волна, положительная и отрицательная полуволна, радиочастота

Линейность системы:

 По горизонтали: 0,5% полной высоты экрана

Разрешение:

0,25% полной высоты экрана, погрешность по амплитуде 1 дБ

Отсечка:

от 0 до 80% полной высоты экрана с визуальной сигнализацией

Калибровка:

 Автоматическая калибровка по скорости звука и смещению нуля

Режимы контроля:

Импульс-эхо, раздельно-совмещенный, теневой

Единицы измерения:

миллиметры, дюймы или микросекунды

Диапазон:

базовая модель: от 4 до 5 000 мм
Расширенный диапазон (опция): (Арт.: EPLTC-RANGE): от 3,36 до 13 404 мм при 5900 м/x

Скорость звука:

от 635 до 15 240 м/с

Смещение нуля:

от 0 до 750 мкс

Задержка отображения:

от -59 мм до макс. диапазона

Угол ввода луча:

 от 10° до 85° с шагом 0,1°

Измеряемые величины:

толщина, УЗ-путь, проекция, глубина, амплитуда, время пролета для строба 1 и строба 2

СТРОБ 2 (опция):

(Арт.: EPLTC-GATE2): Все измерения и сигнализации, что и в стро­бе 1, и измерения в режиме эхо-эхо.

Четыре поля для отображения рез-тов измерений:

 Возможность выбора до четырех измерений по любому строб-импульсу на активном экране.
Динамические кривые DAC/ВРЧ: ASME, ASME III, JIS, пользовательская кривая DAC и до шести сигнальных кривых.
Динамическая настройка усиления, динамический диапазон 100 дБ, изменение коэффициента усиления 100 дБ/мкс, создание до 50 точек на кривой.

Измерение амплитуды:

от 0 до 110% полной высоты экрана

Поправка значения Х:

По­правка на расстояние между точкой ввода луча и передней поверхностью преобразо­вателя.

Строб 1:

Измерение амплитуды эхо-сигнала и времени пролета.

Начало строба:

Настраивается на всем отображаемом диапазоне.

Ширина строба:

Настраивается от начала строба до конца отображаемого диапазона.

Высота строба:

Настраивается на уровне от 2 до 95% полной высоты экрана.

Сигнализации:

Положительный и отрицательный пороговые уровни; по минимальной глубине

Масштабирование:

Отображаемый диапазон в пределах ширины строба

USB:

 Порт USB OTG для подключения к ПК и сохранения данных на USB-накопителе

Выход VGA:

 Используется для подсоединения стандартного VGA-монитора или проектора

Mini SD:

Слот для карты памяти miniSD

Хранение данных:

 до 50 000 ИД с А-сканами, результатами измерений и настройками. Карта MiniSD позволяет существенно расширить емкость памяти.
