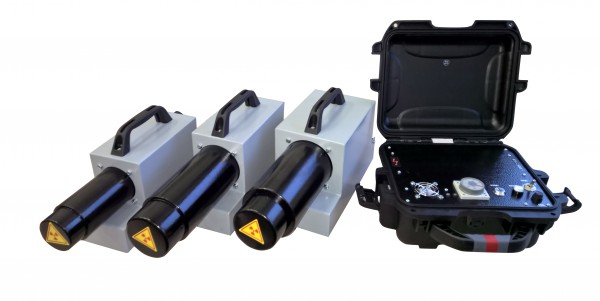

Импульсный рентгеновский аппарат АРИНА-9

Импульсный рентгеновский аппарат АРИНА-9

Подробнее

Рентгеновский аппарат АРИНА-9 предназначен для контроля толстостенных стальных изделий. Может с успехом использоваться в судостроении, атомной энергетике и других отраслях, где необходимо применение радиационного контроля материалов.

Рентгеновский аппарат АРИНА-9 работает на принципе взрывной электронной эмиссии в рентгеновской трубке с холодным катодом.

В аппарате используется металлокерамическая трубка, разработанная в ОАО «Плазма», рассчитанная на работу с импульсным напряжением порядка 300 кВ и на большую мощность, разработаны новый разрядник-обостритель и первичный коммутатор. Кроме того, пульт управления аппарата имеет существенно большую среднюю мощность по сравнению с пультами всех предшествующих моделей АРИНА.

Лабораторные испытания показали, что АРИНА-9 при использовании плёнки F8 и флуорометаллических экранов RCF способен просвечивать сталь толщиной 40 мм с фокусного расстояния 1500 мм за 5 минут. Следовательно за 15 минут может быть проконтролирован круговой шов трубопровода 1420 мм. Время непрерывной работы аппарата составляет 30 минут. От перегрева его предохраняет термореле, автоматически выключающее аппарат при достижении критической температуры масла в высоковольтном блоке.

Рентгеновские аппараты АРИНА-9 могут эффективно использоваться при просвечивании толстостенных труб больших диаметров, с такой же эффективностью могут контролироваться средние и малые трубопроводы.

Комплект поставки:

Наименование

Кол-во

блок рентгеновский;

1

пульт управления;

1

кабель соединительный 20 м;

1

кабель сетевой 220В;

1

кабель аккумуляторный 24В;

1

комплект запасных частей,
инструмента и принадлежностей в соответствии с ведомостью ЗИП;

1

комплект эксплуатационных документов.

1


Основные параметры

Тип прибора

переносной

Качественные характеристики

Просвечиваемая толщина стали с использованием
флуоресцентных усиливающих экранов, мм

85

Просвечиваемая толщина стали с помощью
высоконтрастных пленок, мм

45

Генератор

Частота следования импульсов, Гц

10,0

Рентгеновская трубка

Максимальное анодное напряжение, кВ

300

Максимальная экспозиционная доза рентгеновского
излучения на расстоянии 0,5 м от выходного окна, Р/мин

0,8

Питание

Работа от сети переменного тока

есть

Автономная работа

есть (опция)

Габариты и вес

Вес рентгеновского блока, кг

8,100

Вес блока управления, кг

6,500

Блок управления (Высота x Длина x Ширина), мм

85,0 x 375,0 x 290,0

Рентгеновский блок (Высота x Длина x Ширина), мм

215,0 x 520,0 x 135,0

Срок службы и гарантийные обязательства

Гарантийный срок эксплуатации, месяцев

12
