Магнитный прижим МП-1 предназначен для крепления гибких кассет с набором из радиографической пленки, усиливающих экранов и маркировочных знаков. Прижим обеспечивает плотную фиксацию и удержание кассеты на контролируемом изделии в процессе радиографического контроля по ГОСТ 7512-82. В зависимости от объектов контроля и формата используемой пленки, могут быть использованы магнитные прижимы типа МП-1, П-образный или двойной «Эксперт». Технические характеристики прижимов магнитных приведены в следующей таблице. предназначены для крепления гибких кассет с набором из радиографической пленки, усиливающих экранов и маркировочных знаков. Прижим обеспечивает плотную фиксацию и удержание кассеты на контролируемом изделии в процессе радиографического контроля по ГОСТ 7512-82. В зависимости от объектов контроля и формата используемой пленки, могут быть использованы магнитные прижимы типа МП-1, П-образный или двойной «Эксперт». Технические характеристики прижимов магнитных приведены в следующей таблице.
| Параметр | Магнитный прижим МП-1 | Магнитный прижим П-образный | Магнитный прижим двойной «Эксперт» |

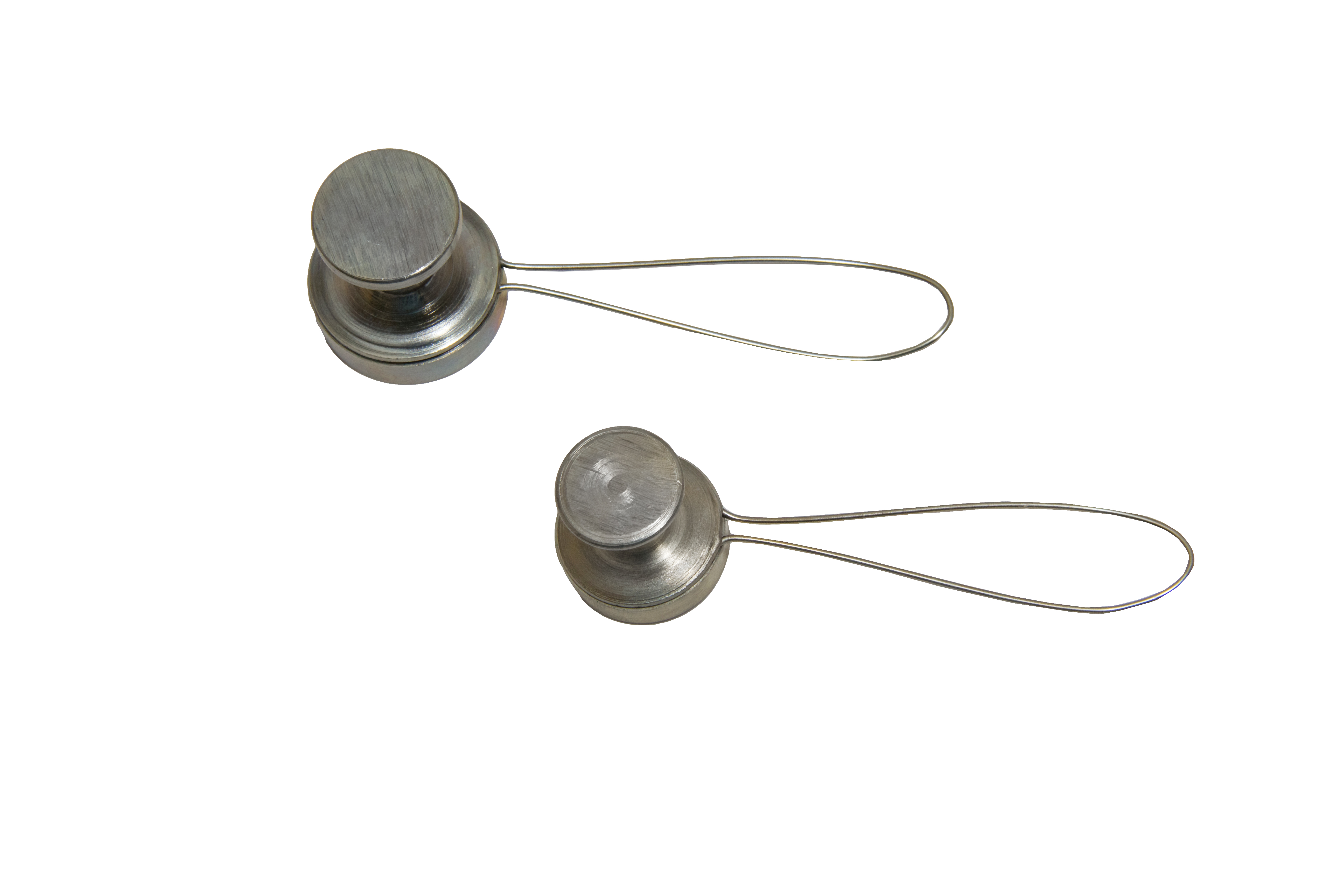

| Фото |
|
|
|
| Усилие отрыва* кг | 20 | 10 (2 магнита) | 10 (2 магнита) |
| Габаритные размеры, не более, мм | 77х30х18 | 60х22х31 | 204х29х8 |
| Масса, не более, г | 120 | 250 | 120 |
|
|
*Усилие отрыва – Среднее значение момента отрыва магнита от металлической поверхности (сталь Ст3) толщиной не менее 15 мм. Любое изменение условий (толщина металла, металл с другой магнитной проницаемостью, неровная поверхность, поверхность с лакокрасочным покрытием), могут изменить данные по усилию отрыва
