Цифровой портативный денситометр ДП-5004

Денситометр цифровой портативный ДП 5004 предназначен для измерения визуальной диффузионной оптической плотности почернения рентгенографической пленки.

Область применения: неразрушающий контроль материалов и изделий методом промышленной радиографии.

Денситометр ДП 5004 соответствует ТУ 4276-011-59116336-2009.

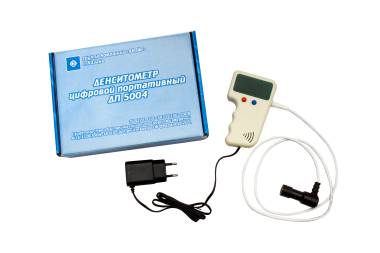

Денситометр состоит из измерительного щупа, индикаторного устройства и сетевого адаптера. Измерительный щуп и индикаторное устройство соединены неразъемным кабелем. В измерительном щупе помещен специальный оптоэлектронный преобразователь. В индикаторном устройстве размещены микропроцессор и 4-х разрядный цифровой индикатор. Питание денситометра осуществляется через сетевой адаптер, преобразующий сетевое напряжение 220В, 50Гц в постоянное напряжение +5 В.

Световой поток, прошедший через рентгеновский снимок поступает на матрицу светоприемника в оптоэлектронном преобразователе, который преобразует световой поток в цифровой код, поступающий на микропроцессор. Оптическая плотность почернения вычисляется микропроцессором и ее значение высвечивается на цифровом индикаторе.

Денситометр ДП 5004 работает с осветительным прибором для просмотра рентгенографических снимков. Для нормальной работы денситометра осветительный прибор, который используется для измерений плотностей почернения изображения на рентгенографических снимках, должен обеспечить яркость от 10000 до 50000 кд/м². Яркостей свыше 100000 кд/м² следует избегать.

При работе с осветительными приборами с меньшей яркостью, в которых, например, используются люминесцентные лампы, начинать измерения следует через 10-20 мин , когда произойдет стабилизация их температурного режима и, соответственно, стабилизация яркости светового поля. В этом случае измеряемая плотность почернения уменьшится.

Условия эксплуатации:

• температура окружающей среды +10 - +35°C;
• относительная влажность воздуха не более 80% при температуре 25°C;
• отсутствие в помещении токопроводящей пыли.
