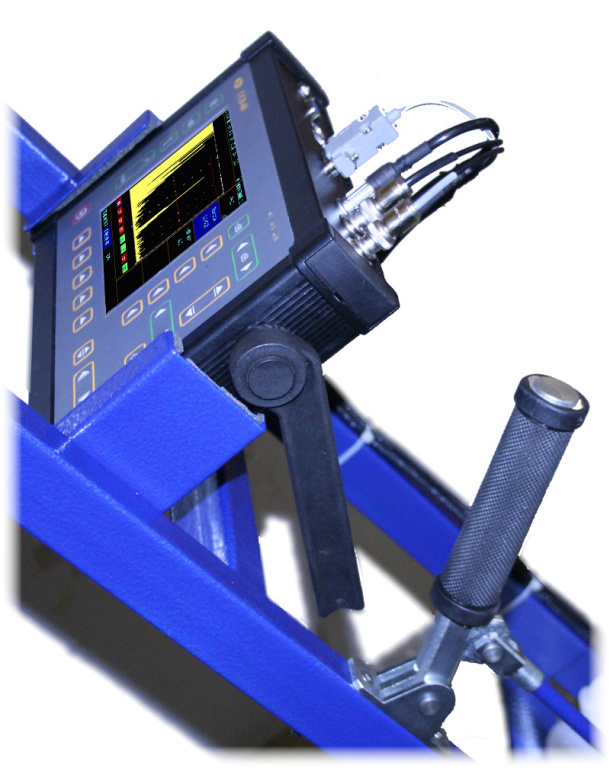

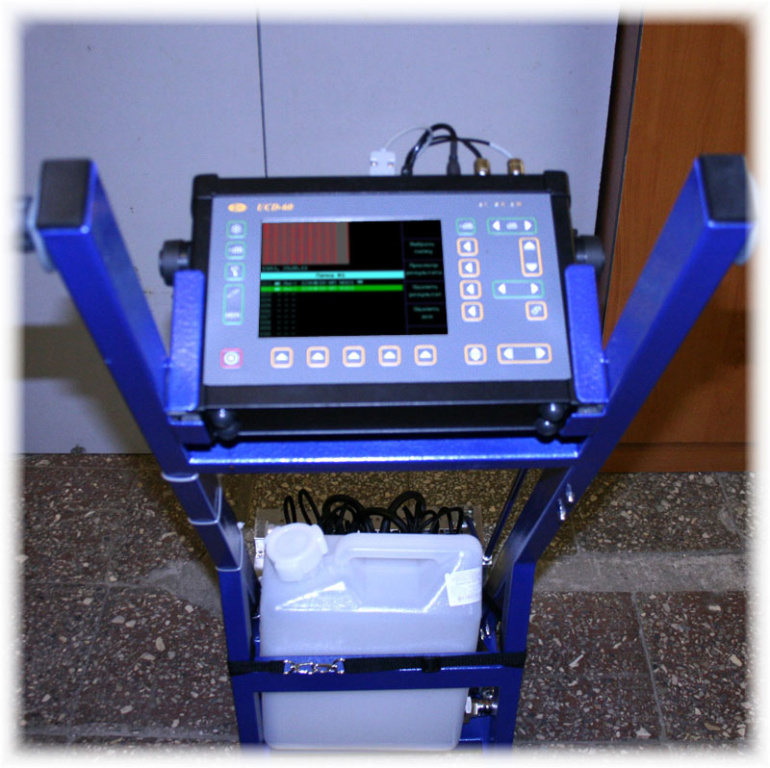

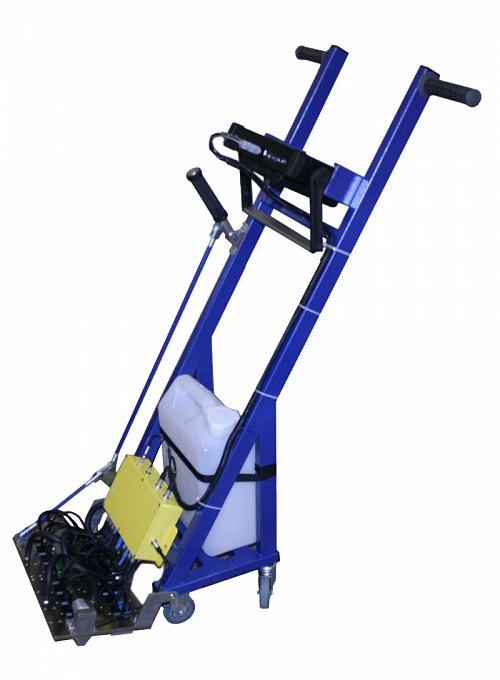

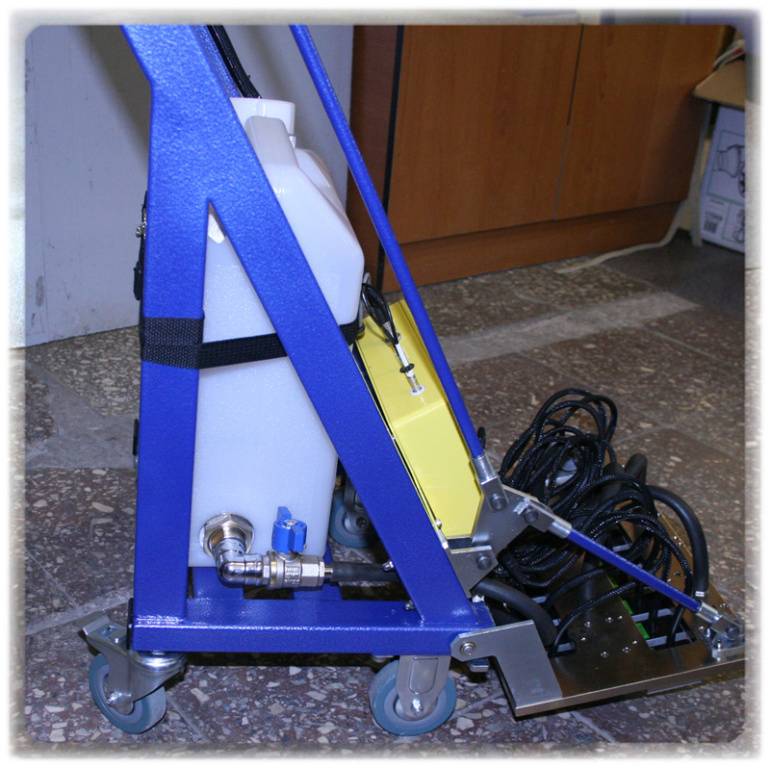

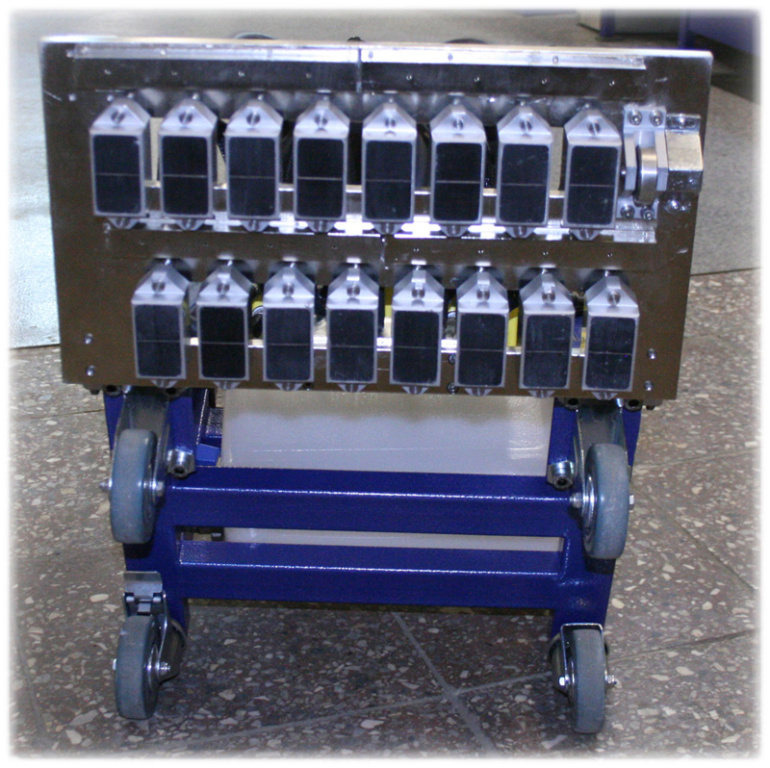

Установка контроля состоит из ультразвукового многоканального дефектоскопа УСД-60-8К и механической части на которой установлен акустический 16-ти элементный блок ультразвуковых преобразователей, 32-х канальный коммутатор и система подачи акустической жидкости.
Перемещение тележки осуществляется на колесах. Для легкого подъема и опускания акустического блока на механической части установлен рычаг

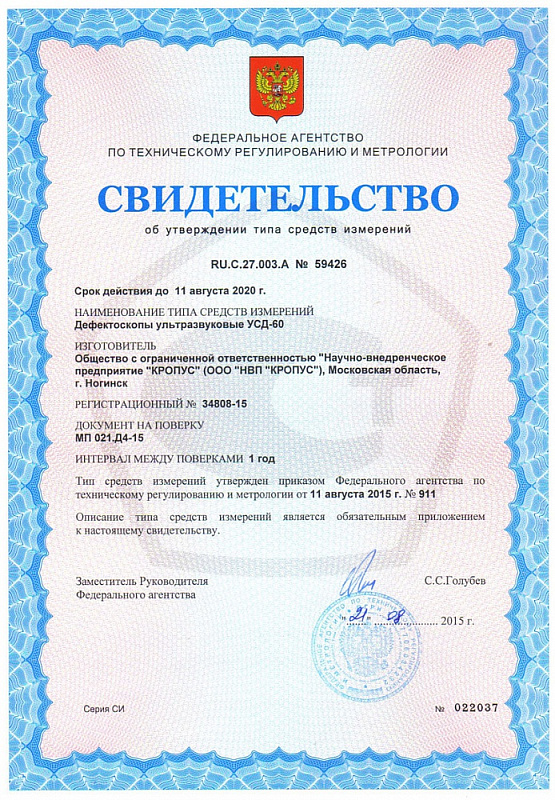

Дефектоскоп УСД-60-8К является средством измерения, включенным в государственный реестр средств измерений РФ под №34808-10. В качестве коммутатора используется высокоскоростной 32-х канальный электронный коммутатор для дефектоскопов серии УСД-60.
Для обеспечения привязки сигнала к координатной развертке на акустическом блоке установлен специальный водозащищенный энкодер.
Комплект поставки:
|
Наименование |
Кол-во |
|
электронный блок УСД-60-8К со встроенным Li-ion аккумулятором |
1 |
|
блок питания сетевой 18В / 220В |
1 |
|
кабель СР50-Lemo00 |
2 |
|
Преобразователь ультразвуковой П112-2,5-К12 |
1 |
|
Преобразователь ультразвуковой П112-5-12/2 |
1 |
|
кабель 60-Ethernet-1m для связи с ПК |
1 |
|
кабель 60-Ethernet-2m для связи с ПК |
1 |
|
Ethernet Switch для УСД-60 |
1 |
|
Тележка сканирующая для контроля листа |
1 |
|
Ультразвуковой 32-х канальный блок с шириной 300мм для толщин до 400мм |
1 |
|
Бак для акустической жидкости |
1 |
|
КМ-32 Коммутатор 32-х канальный |
|
|
FD32L Кабель соединительный для подключения дефектоскопа к коммутатору |
|
|
программное обеспечение на CD-диске |
1 |
|
комплект документации (руководство пользователя, |
1 |
|
кейс для дефектоскопа |
1 |
