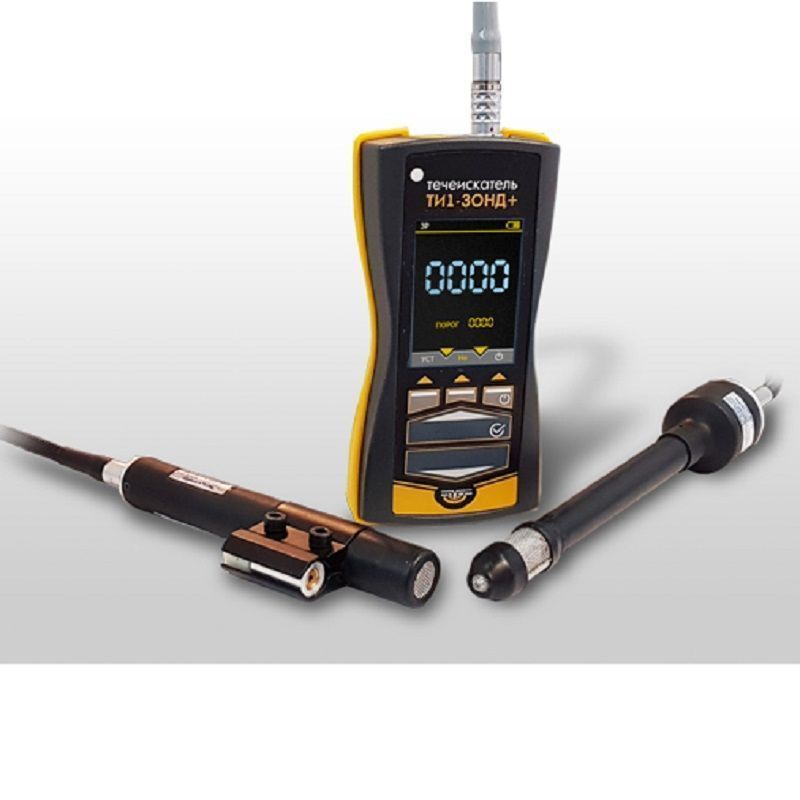

Портативный течеискательный комплекс «ТИ1 - ЗОНД+» предназначен для поиска, локализации и количественной оценки утечек гелия, водорода, вакуума, элегаза, пропан-бутана, метана, фреонов, ацетилена, углеводородов и т.д. Течеискатель обеспечивает входной и эксплуатационный контроль герметичности (гелиевый контроль) ответственных объектов:
- Контроль герметичности вакуумных и пневматических систем
- Поиск течей в затворах, насосах
- Тестирование систем автомобилей: тормозная, топливная, АБС, кондиционирования
- Локализация течей в крупногабаритных объектах
- Проверка качества сварных швов, герметичности вакуумных соединений
- Течеискатель «ТИ1 - ЗОНД+» и метотоды контроля (звукорезонансный и акустический) одобрены техническим комитетом Росстандарта "НЕРАЗРУШАЮЩИЙ КОНТРОЛЬ/ТЕЧЕИСКАНИЕ" ТК371/ПК6
Сравнительно с течеискателями, основанными на принципе изменения теплопроводности контролируемой среды, ТИ-1 Зонд+ обладает существенно меньшим временем отклика, что позволяет осуществлять контроль с большей скоростью. Благодаря дифференциальной схеме щупа, который состоит из измерительного и опорного каналов, ТИ-1 Зонд может работать в загазованном помещении, сигнализируя о наличии течи только в непосредственной близости от нее. Кроме того, дифференциальная схема позволяет отстраиваться от таких мешающих факторов, как масляные пятна, повышенная влажность общая загазованность помещения и т.п.
ТИ-1 Зонд обладает чувствительностью порядка 10Е-6 (л*Па/с), что позволяет применять его для поиска таких малых утечек, которые не могут быть выявлены обмыливанием.
Назначение преобразователей:
Гелиевый щуп (звукорезонансный метод) - поиск утечек газов со скоростью звука отличной от скорости звука воздуха (гелий, водород и т.д.).
Ультразвуковой щуп (акустический метод) - поиск утечек по принципу регистрации звуковых колебаний излучаемых потоком газа вытекающего из объекта контроля.
Комплект поставки:
Электронный блок с аккумуляторами
Преобразователь акустический ультразвуковой
Преобразователь гелиевый
Параболический усилитель (опционально)
Контрольная течь КТ-1 (опционально)
Контрольная течь КТ-2 (опционально)
Зарядное устройство
Наушники
Паспорт (руководство по эксплуатации)
Сумка для переноски
Портативный течеискатель «ТИ1-ЗОНД» с гелиевым преобразователем для локального поиска малых утечек гелия, элегаза, фреонов и т.д. в непосредственной близости от утечки (до 30 мм)
|
Чувствительность течеискателя
|
≤1·10-6 м 3 · Па/с, устойчивая работа в условиях загазованности, слабая зависимость от влажности
|
|
Время выхода на режим течеискателя
|
≤1 минуты
|
|
Масса течеискателя
|
0.3 кг (≤1 кг в упаковке)
|
|
Габариты электронного блока
|
160 х 88 х 34
|
|
Пробный газ
|
Гелий
|
|
Количество дополнительных пробных газов
|
Любые газы, отличающиеся по скорости звука от воздуха
|
|
Постоянная времени течеискателя
|
≤1 с
|
|
Длина зондовой части щупа
|
1 м
|
|
Проверка нижнего порога чувствительности
|
Калиброванная контрольная течь диффузионного типа «КТ-1»
(СДОС 07-2012)
|
|
Световая, звуковая и цифровая индикация утечек
|
+
|
|
Время непрерывной работы от аккумуляторов
|
Не менее 5 часов
|
Портативный течеискатель «ТИ1-ЗОНД+» с акустическим ультразвуковым щупом, параболическим усилителем предназначен для контроля герметичности систем работающих под давлением и вакуумных систем в процессе изготовления и эксплуатации. Поиск утечек в газовых сетях и наземных участках газопроводов на удаленном расстоянии.
|
Частотный диапазон, кГц
|
37 – 44
|
|
Пробный газ
|
Воздух, азот, гелий, вакуум и т.д.
|
|
Дистанция обнаружения утечки газа, м
|
до 40 м
|
|
Масса щупа, кг
·без параболического усилителя
·с параболическим усилителем
|
0,1
0,25
|
|
Габариты щупа, мм
·без параболического усилителя
·с параболическим усилителем
|
60х30х23
230х400х90
|
|
Проверка нижнего порога чувствительности
|
Калиброванная контрольная течь «КТ-2 АКУСТИКА» - контрольный образец (СДОС 09-2014)
|
|
Длина зондовой части щупа, м
·без параболического усилителя
·с параболическим усилителем
|
1
1
|
|
Наличие лазерного целеуказателя течи
|
Да
|
|
Диапазон рабочих температур
|
- 10... 50 С
|
