Ультразвуковой прибор для контроля прочности ПУЛЬСАР-2.1

Ультразвуковой прибор для контроля прочности ПУЛЬСАР-2.1

Подробнее

Прибор ПУЛЬСАР-2.1 предназначен для:

● Контроля прочности, однородности и класса бетона (ГОСТ 17624, Методические рекомендации МДС 62-2.01), кирпича (ГОСТ 24332) и других материалов на основании измерения в них времени и скорости распространения ультразвука
● Обнаружения пустот, трещин и других дефектов, при технологическом контроле и обследовании объектов, измерение глубины поверхностных трещин
● Оценки степени зрелости бетона при монолитном бетонировании
● Определения плотности и модуля упругости материалов, звукового индекса абразивов
● Оценки пористости, трещиноватости и анизотропии материалов

О приборе

Ультразвуковой контроль бетона часто применяют для массовых испытаний как конструкции целиком, так и отдельных элементов зданий и сооружений. Преимуществом метода ультразвукового контроля бетона является то, что с его помощью можно не только определить прочности бетона, но и своевременно обнаружить различные дефекты – пустоты, лакуны, трещины.

Оценка глубины поверхностных трещин ультразвуком

Ультразвук позволяет оценить глубину трещин, выходящих на поверхность бетона. Для этого чаще всего используют два метода измерений, один из которых получил наибольшее распространение в России, другой зафиксирован в английском стандарте BS 1881. Рассмотрим оба метода:

● В первом случае сначала измеряют время распространения продольной волны на участке с дефектом посередине, затем на аналогичном участке без дефекта, оба измерения производят на одной базе.
● Во втором случае (стандарт BS 1881, разностная схема) также измеряется время распространения продольной волны, но сначала датчики располагают на исследуемом участке на одинаковом расстоянии от трещины (трещина посередине), при повторном измерении расстояние между датчиками увеличивают в два раза, трещина так же остаётся посередине между ними.

  Ультразвуковые приборы контроля прочности бетона на основании полученных результатов автоматически производят расчеты и отображают полученные результаты глубины трещины на дисплее. Первый (российский) метод, если трещина небольшая (до 60 мм глубиной), требует меньше времени, т.к. измерения выполняют на одной базе и используют для этого рукоять с закреплёнными на ней датчиками. Для английского варианта необходимо измерения производить на двух различных базах и используют для этого отдельные датчики, по времени это более затратно.

Ультразвуковой прибор для контроля прочности ПУЛЬСАР-2.1

Компания «Интерприбор» разработала портативный прибор для контроля бетона ПУЛЬСАР-2.1, который в зависимости от комплектации позволяет проводить поверхностное, сквозное или оба вида прозвучивания бетона.

ПУЛЬСАР – ультразвуковой прибор, позволяющий получить точные результаты даже на больших базах прозвучивания, благодаря высокой чувствительности и отличному соотношению «сигнал-шум».

По желанию заказчика прибор можно укомплектовать дополнительными датчиками, кабелями, футляром для удобства выполнения измерений и специальным кейсом для хранения и транспортировки.

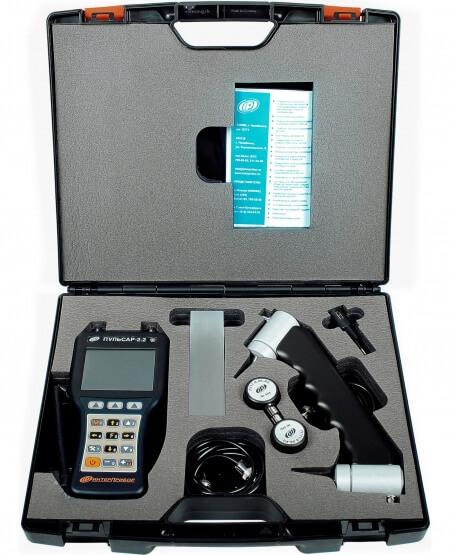

Комплект поставки:

Наименование

Кол-во

Блок электронный, чехол

1

Датчики (поставляются в зависимости от версии прибора):
Версия 1 - датчик поверхностного прозвучивания П111-0.06-И3
Версия 2 - датчики сквозного прозвучивания П111-0.06-И2 (2 шт.)
Версия 3 - датчики сквозного и поверхностного прозвучивания


1
1
1

Комплект кабелей (1,5м)

2

Кабель 3м. (для версии 2, версии 3)

1

Контрольный образец-призма, чехол

1

Зарядное устройство USB (1А)

1

Кабель USB

1

Программа связи с ПК на "Flash-визитке" / CD

1

Руководство по эксплуатации

1

Сумка (при комплектации Кейсом не поставляется)

1

Свидетельство о Госповерке (1 год)

1





Основные функции
● Измерение времени и скорости распространения ультразвука при поверхностном и сквозном прозвучивании
● Формирование результата по автоматически выполняемой серии от 2 до 10 измерений
● Вычисление прочности и класса бетона
● Определение глубины трещины по "Российскому" и "Английскому" методам
● Вычисление плотности, модуля упругости материалов и звукового индекса материалов по установленным пользователем градуировочным зависимостям
● Универсальные (по рекомендациям ЦНИИОМТП) и индивидуальные градуировочные характеристики для бетона с возможностью задания названий материалов
● До 1000 протоколов контроля с результатами измерений, датой и сведениями об объекте контроля
● Русский и английский язык меню и текстовых сообщений
● USB интерфейс и специализированная сервисная компьютерная программа

  Технические характеристики

Диапазон измерения/показаний времени, мкс

10...100
10...20000

Разрешающая способность, мкс

0,05

Пределы допускаемой основной абсолютной погрешности измерения времени, мкс

±(0,01t + 0,1)

Диапазон измерения скорости, м/с

 1000....10000

Пределы допускаемой основной абсолютной погрешности измерения скорости, м/с

 ±(0,01v + 10)

Пределы допускаемой дополнительной абсолютной погрешности измерения скорости и времени при отклонении температуры окружающей среды на каждые 10 °С в пределах рабочего диапазона, в долях от основной погрешности,

 не более 0,5

Напряжение возбуждения, В

 500

Рабочие частоты УЗК, кГц

60±10

Объем памяти, Гбайт

до 4

Разрешение дисплея LCD

 320х240

Габаритные размеры электронного блока, мм,

 не более 205х115х35

Масса электронного блока / датчика поверхностного прозвучивания, кг,

не более 0,44 / 0,58


Сервисная компьютерная программа
●  Перенос результатов измерений в ПК
●  Архивация, документирование и обработка результатов
●  Экспорт в Excel, сохранение в текстовый формат для других программ
●  Дополнительная программа "Аппроксиматор" для оперативного расчёта градуировочных зависимостей по экспериментальным данным
● Некритичность результатов к силе прижатия датчиков к объекту (патент)
● Благодаря повышенному напряжению возбуждения УЗ-колебаний и улучшенному соотношению «сигнал-шум» ПУЛЬСАР-2.1 работоспособен на больших базах прозвучивания
● Универсальные датчики на излучение и прием с повышенной отдачей
● Датчик поверхностного прозвучивания с фиксированной базой:
 – ручка из сверхлегкого и прочного инновационного материала позволяет контролировать объекты с низкой плотностью (низкой скоростью УЗК)
 – измерительная база 120 мм, необходимая для градуировки прибора по 100 мм образцам-кубам
 – эллиптические износостойкие протекторы для сухого точечного контакта
● Герметичные датчики сквозного и поверхностного прозвучивания с разъемами фирмы FISCHER для подводного обследования гидротехнических объектов (опция)
● Большой 3,8-дюймовый LCD дисплей с высоким разрешением и подсветкой
● Встроенный литиевый аккумулятор ёмкостью 3,8 А*ч
