Дефектоскоп предназначен для контроля электропроводящих изделий на наличие дефектов типа поверхностных и подповерхностных трещин, коррозии, нарушений сплошности и однородности материалов, полуфабрикатов и готовых изделий из ферромагнитных и неферромагнитных сталей, цветных металлов и их сплавов, углепластиков и пр. В дефектоскопе реализованы вихретоковый, магнитоиндукционный, импедансный, низкочастотный ультразвуковой и ЭМА методы контроля.
Дефектоскоп может использоваться для измерения толщины защитных покрытий, электропроводности цветных металлов и содержания ферритной фазы в нержавеющих хромоникелевых сталях аустенитного и аустенито-ферритного классов а также для оценки глубины поверхностных трещин.
С дефектоскопом ВЕКТОР-СКАН могут использоваться любые накладные или проходные вихретоковые дифференциальные и абсолютные преобразователи в частотном диапазоне от 10 Гц до 20 МГц, а также любые динамические (роторные) преобразователи, в том числе FOERSTER , ELOTEST и др. при использовании специальных переходников.

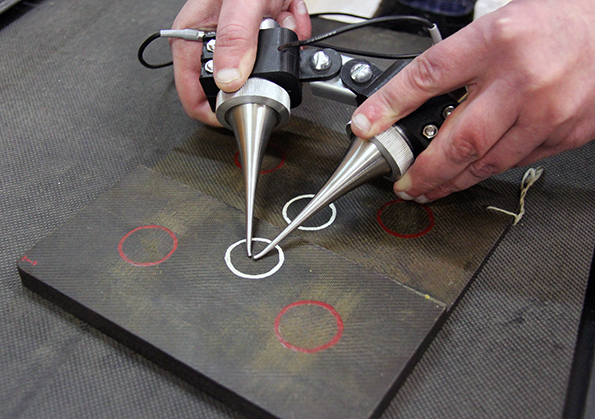

Возможно подключение низкочастотных пьезоэлектрических, импедансных и электромагнитно-акустических (ЭМА) преобразователей для контроля изделий из металлов и композитных материалов с целью исследования физико-механических свойств и контроля клеевых соединений с целью выявления таких дефектов как расслоение, непропитка, непроклей.
Чувствительность контроля определяется свойствами контролируемого материала, используемыми преобразователями, глубиной залегания, размерами, ориентацией и типом дефектов.

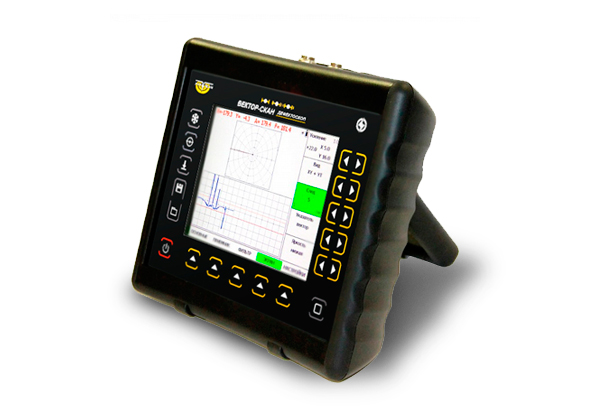

Вихретоковый дефектоскоп ВЕКТОР-СКАН внесен в Государственный реестр средств измерений.
Наименование |
Кол-во |
электронный блок дефектоскопа со встроенным Li-ion аккумулятором |
1 |
блок питания сетевой 18В / 220В |
1 |
защитный чехол с блендой и креплением на корпусе оператора |
1 |
преобразователь параметрический ПВР-1 (1 МГц)* |
1 |
преобразователь низкочастотный ПВД-1 (20кГц)* |
1 |
вихретоковый преобразователь ГАЛС-1 (карандаш)* |
1 |
импедансный преобразователь SP/RSP * |
1 |
стандартный образец ЭО-ГАЛС |
1 |
кабель USB для связи с ПК |
1 |
программное обеспечение на CD-диске |
1 |
комплект документации (руководство пользователя, паспорт, |
1 |
кейс для переноски |
1 |
*количество и тип преобразователей зависит от решаемых задач и определяется требованиями заказчика
