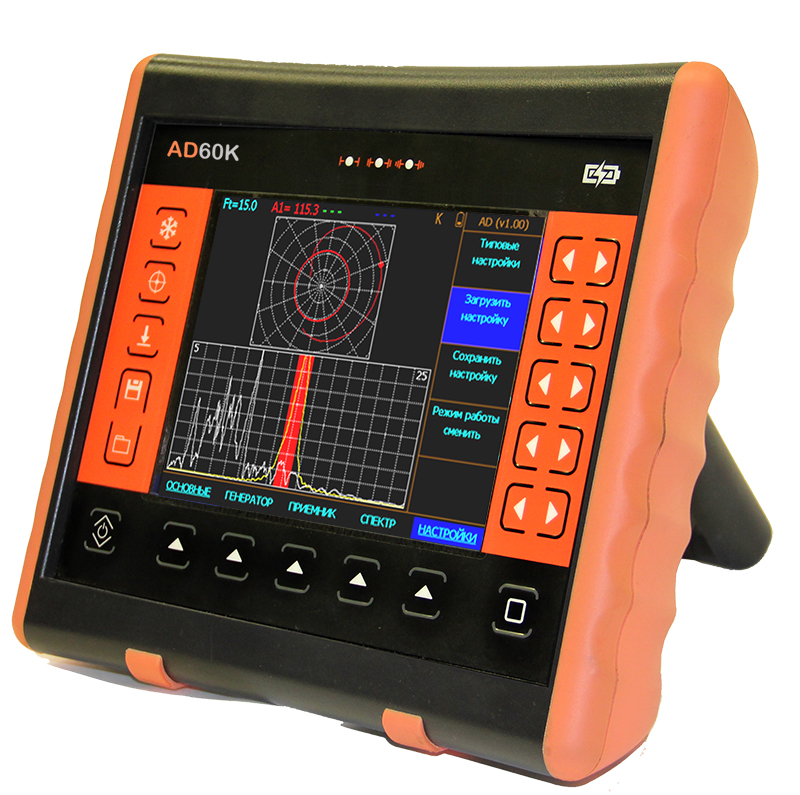

Акустический импедансный дефектоскоп АД-60К

     Новая модель акустического и импедансного дефектоскопa АД-60К v.2 реализует последние разработки в области создания приборов для контроля композитных материалов. Дефектоскоп имеет современный генератор импульсного возбуждения и позволяет работать как импедансным методом, так и методом свободных колебаний для определения расслоений, непроклея, внутренних дефектов структуры и пр. Память прибора позволяет сохранять сигнал,  его спектральную характеристику, параметры настройки и результаты измерения.
   Акустический дефектоскоп АД-60К позволяет подключать любые типы импедансных (совмещенные, раздельно-совмещенные) и ударных (с пьезоэлементами или микрофоном) преобразователей.
    Дефектоскоп АД-60К  сочетает в себе последние современные достижения аналоговой и цифровой техники, широкую универсальность, богатые функциональные возможности, удобство и простоту пользования, высокую надежность.
      Легкий вес и сменный аккумулятор, а также современный хорошо читаемый и морозостойкий дисплей позволяют использовать дефектоскоп в любых цеховых, полевых и аэродромных условиях.
Прибор внесен в реестр средств измерений Российской Федерации.

Импульс возбуждения	комбинированный - радиоимпульс + прямоугольный импульс. Частота и длительность импульсов регулируется
Максимальная амплитуда возбуждения на каждом из противофазных выходов генератора	20±1В
Диапазон рабочих частот	от 50 Гц  до 2 МГц
Предел допускаемой относительной  погрешности установки частоты возбуждения преобразователя	0.1 %
Регулировка ширины полосы частот отображаемого спектра в диапазоне рабочих частот	от 1 до 40 кГц
Общий диапазон регулировки усиления сигнала на входе	110 дБ
Раздельная регулировка усиления сигнала	Предварительный усилитель: 0 - 70 дБ Цифровое усиление : 0 - 40 дБ Усиление в спектральной области: 0 - 100 дБ
Шаг регулировки усиления	0.1 - 1 - 2 - и 10 дБ
Тип приемника	линейный, квадратурный, согласованный
Оконные функции	прямоугольная, Хэмминга, Хеннинга, Блэкмана
Дифференциальный режим	есть
Автоматическая балансировка преобразователя	есть
Типы используемых преобразователей	импедансный раздельно-совмещенный импедансный совмещенный ударный с микрофонным приемником ударный с пьезоэлектрическим приемником
Реализуемые методы контроля	Импедансный свободных колебаний
Отображение сигнала	радиосигнал во временной области, спектр, комплексная плоскость, С-скан "водопад"
Зоны контроля	три независимых зоны АСД в частотной области, регулируемый по положению строб во временной области
Автоматическая Сигнализация Дефектов (АСД)	световая  и звуковая, индивидуальная логика определения дефекта в зоне
Дисплей	Цветной, TFT 640 х 480 точек (135 х 100 мм). Специальная функция для работы на ярком солнечном свет
Память	100 настроек 1000 протоколов контроля
Интерфейс	USB
Разъем подключения преобразователей	LEMO FGG.1B 6 pin + 10 pin
Аккумулятор дефектоскопа	Тип UCD-52. Li-ion 10.8 В, 5000 mА/ч
Время работы дефектоскопа	6-8 часов от аккумуляторов
Внешнее питание дефектоскопа	блок питания от сети 220 В, 50Гц  AC 15В / 2,5А  DC
Диапазон рабочих температур	от -30 C до +55 C
Размер (В x Ш x Д)	200 мм x 225 мм x 80 мм
Масса	1,5 кг с аккумуляторами
