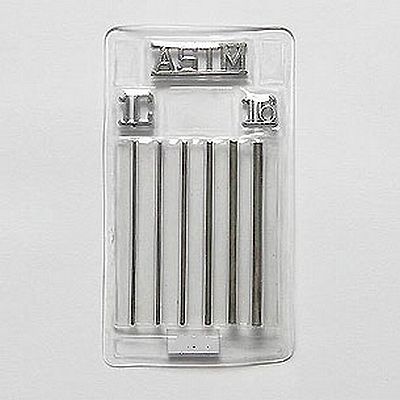

Эталон чувств. проволочный по ASTM E-747 Fe 1С

Проволочные эталоны чувствительности выполненные по американскому стандарту ASTM E-747 применяются для тех же целей что и их российские и европейские аналоги. Каждый эталон состоит из 6 проволок разного диаметра закрепленных в прозрачном пластике. Материалы эталонов имеют цифровые маркировки в соответствии с их коэффициентом радиографического поглощения от меньшего к большему: алюминий - 02, титан - 01, углеродистая сталь и нержавейка – 1, сплавы на основе меди – 2, сплавы на основе никеля – 3, никель-медные сплавы – 4, бронзовые сплавы – 5. Для контроля по стандарту ASTM может применяться промышленная рентгеновская пленка Fuji, имеющая соответствующее заключение.
Полная маркировка эталонов имеет вид – ASTM 1А6 где первая цифра – материал эталона, буква A – размер, цифра 6 - порядковый номер самой толстой проволоки. Предельные отклонения диаметра проволок от установленной величины составляют: 0 <d<0.125 ± 0.0025; 0.125 <d<0.25 ± 0.005; 0.25 <d<0.5 ± 0.01; 0.50 <d<1.6 ± 0.02; 1.6 <d<4 ± 0.03; 4 <d<8 ± 0.05. Характеристики проволочных индикаторов по ASME/ASTM E-747 приведены в таблице.

Материал эталонов Обозначение № эталона-аналога по ГОСТ 7512-75 Диаметры проволок, мм
Сталь ASTM 1А6 11,12 0.08; 0,1; 0,13; 0,16; 0,2; 0,25
ASTM 1B11 12,13 0.25; 0.33; 0.4; 0.51; 0.64; 0.81
ASTM 1C16 13,14 0,81; 1,02; 1,27; 1,06; 2,03; 2,5
ASTM 1D21 - 2,2; 3,2; 4,06; 5,1; 6,4; 8
Алюминий ASTM 02А6 21,22 0.08; 0,1; 0,13; 0,16; 0,2; 0,25
ASTM 02B11 22,23 0.25; 0.33; 0.4; 0.51; 0.64; 0.81
ASTM 02C16 23,24 0,81; 1,02; 1,27; 1,06; 2,03; 2,5
ASTM 02D21 - 2,2; 3,2; 4,06; 5,1; 6,4; 8
Медь ASTM 4А6 41,42 0.08; 0,1; 0,13; 0,16; 0,2; 0,25
ASTM 4B11 42,43 0.25; 0.33; 0.4; 0.51; 0.64; 0.81
ASTM 4C16 43,44 0,81; 1,02; 1,27; 1,06; 2,03; 2,5
Титан ASTM 01А6 31,32 0.08; 0,1; 0,13; 0,16; 0,2; 0,25
ASTM 01B11 32,33 0.25; 0.33; 0.4; 0.51; 0.64; 0.81
ASTM 01C16 33,34 0,81; 1,02; 1,27; 1,06; 2,03; 2,5
Никель ASTM 3А6 51,52 0.08; 0,1; 0,13; 0,16; 0,2; 0,25
ASTM 3B11 52,53 0.25; 0.33; 0.4; 0.51; 0.64; 0.81
ASTM 3C16 53,54 0,81; 1,02; 1,27; 1,06; 2,03; 2,5
ASTM 3D21 - 2,2; 3,2; 4,06; 5,1; 6,4; 8
