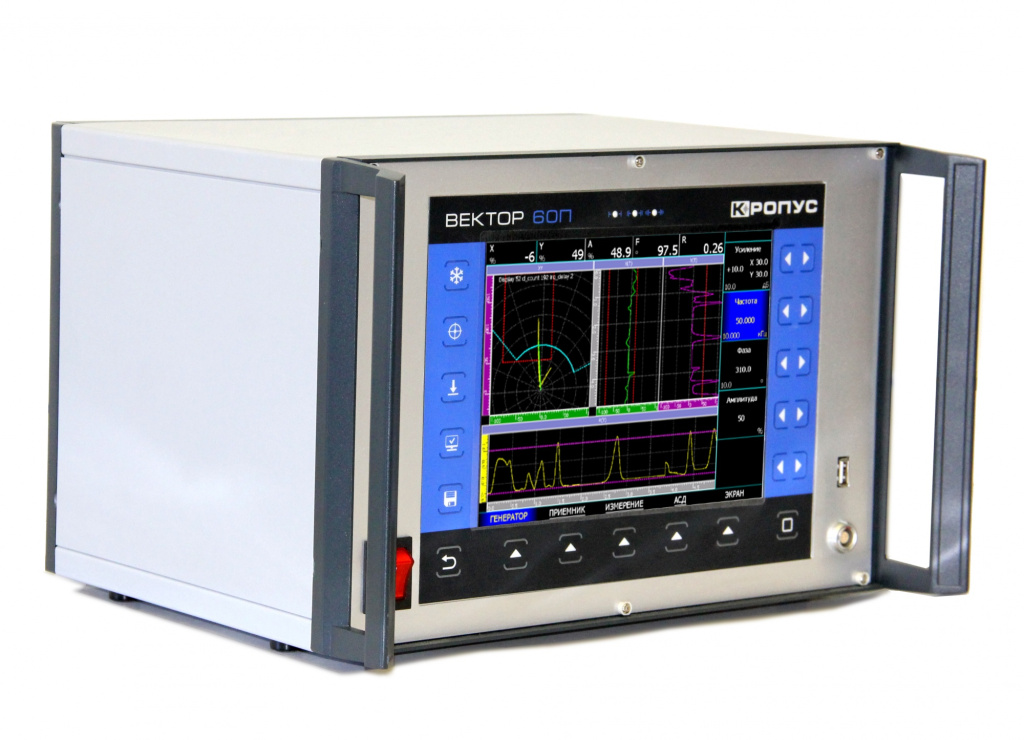

Дефектоскоп вихретоковый промышленный Вектор-60П

         Промышленный вихретоковый дефектоскоп ВЕКТОР версии 60П предназначен для автоматизации процесса вихретокового контроля на производстве.  Дефектоскоп представляет собой полностью функциональный прибор для высокоскоростного автоматизированного контроля, снабженный всеми необходимыми функциями.

    С дефектоскопом могут использоваться любые накладные или проходные вихретоковые дифференциальные и абсолютные преобразователи, работающие на частотах от 10  Гц до 20 МГц.


   Дефектоскоп имеет набор функциональных возможностей, позволяющих ему синхронизировать свою работу с прохождением контролируемых изделий через измерительную систему, включающую как сам  вихретоковый преобразователь (накладной или проходной),  так и дополнительные устройства: систему намагничивания, механизмы прижима и пр.


Вихретоковый дефектоскоп ВЕКТОР сертифицирован Федеральным Агентством по Техническому Регулированию и Контролю  и зарегистрирован в Государственном реестре средств измерений под №33845-12.

Комплект поставки:

Наименование	Кол-во
Электронный блок ВЕКТОР-60П	1
Комплект эталонных мер КСО-ВК	1
кабель USB для подключения к ПК	1
Диск, с программным обеспечением для ПК	2
Комплект документации (руководство по эксплуатации, методика поверки, свидетельтво о первичной метрологической поверки)	1 к-т
Тара для транспортировки	1

Диапазон регулировки усиления	от 0 до 70 дБ, с шагом 0.1, 1, 2, 6 и 10 дБ
Диапазон регулировки предварительного усилителя	от 0 до 40 дБ, с шагом 0.1, 1, 2, 6 и 10 дБ
Диапазон изменения частоты	от 100 Гц до 10 МГц, с шагом 1, 10,100 и 1000 Гц
Регулировка амплитуды возбуждения преобразователя	12.5%, 25%, 50%, 100%
Диапазон изменения фазы вектора	0 - 359 град., с шагом 0.01, 0.1, 1, 5, 10, 45, 90 и 180 град.
Фильтр НЧ	регулируемый от 5 до 1000 Гц
Фильтр ВЧ	регулируемый от 2,5 до 500 Гц
Режим работы	стандартный, синхрорежим
Вид графика	XY, AT, XY+YT, XY+AT, XY+YT+XT, XY+AT+YT, XY+AT+YT+XT
След сигнала	0-30 сек, с шагом 1 сек
Зоны АСД	коробка, сегмент
Режимы АСД	дефект в зоне, дефект вне зоны
Типы вывода на экран	вектор, точка
Типы преобразователей	дифференциальный, абсолютный
Экран	цветной TFT 800х600 с регулируемой яркостью.
Интерфейс	USB, Ethernet
Дискретный ввод-вывод	6 дискретных входов, 4 дискретных выхода, 2 выхода АСД
Параметры входных сигналов автоматики	оптопара, 24 В, 10 мА
Параметры выходных сигналов автоматики	твердотельное реле, максимум 60 В, 300 мА
Разъемы преобразователей	1 x Lemo 10pin
Внешнее питание	220В, 50Гц
Диапазон рабочих температур	от 5º C до +50° C
Размер (Д x В x Ш)	355 мм x 300 мм x 288 мм
Масса	не более 5 кг

Два вида зон контроля : коробка и сегмент. Возможность настраивать АСД и по дефекту и по отрыву.


Различные комбинации графиков на экране.


Возможность выбора видимой части графика для лучшего масштабирования сигнала


Вывод состояния входных сигналов автоматики в окне результатов контроля.


Режим электронного самописца


Руководство по эксплуатации дефектоскопа Вектор-60П
