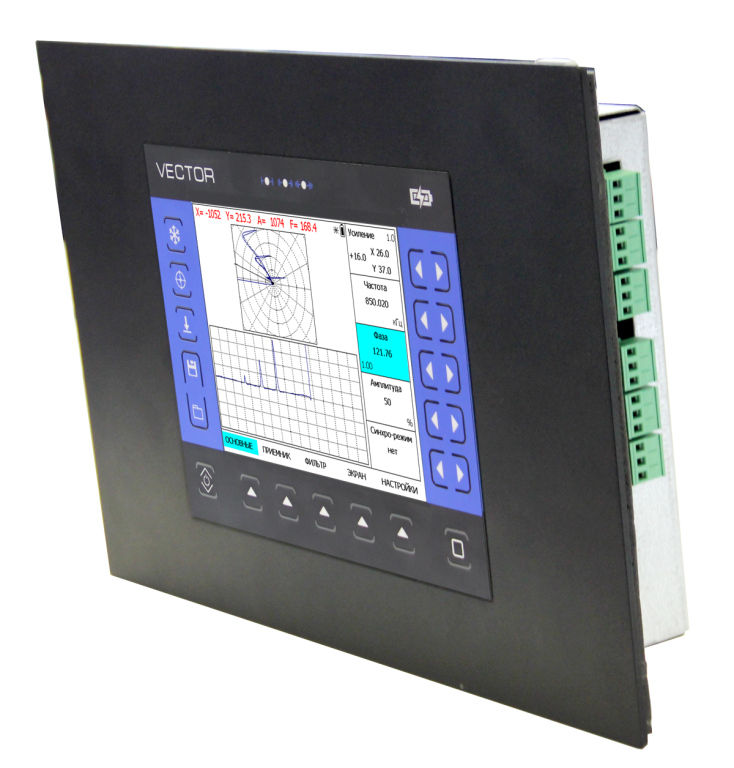

Дефектоскоп вихретоковый промышленный Вектор-50П

Новая модель вихретокового дефектоскоп ВЕКТОР версии 50П предназначена для автоматизации процесса вихретокового контроля.  Дефектоскоп монтируется в любой промышленный шкаф и благодаря наличию дискретных входов и выходов интегрируется с любыми датчиками и исполнительными устройствами автоматической линии.

Память прибора позволяет сохранять графическое изображение сигнала, параметры настройки и результаты измерения.

    С дефектоскопом ВЕКТОР-50 могут использоваться любые накладные или проходные вихретоковые дифференциальные и абсолютные преобразователи, работающие на частотах от 10  Гц до 20 МГц.

Дефектоскоп может применяться в машиностроении, энергетике, металлургической промышленности,  железнодорожном, авиационном, автомобильном и трубопроводном видах транспорта для контроля изделий основного производства и технологического оборудования.

Вихретоковый дефектоскоп ВЕКТОР сертифицирован Федеральным Агентством по Техническому Регулированию и Контролю  и зарегистрирован в Государственном реестре средств измерений под №33845-12.

Комплект поставки:

Наименование	Кол-во
Электронный блок ВЕКТОР-50П	1
Комплект эталонных мер КСО-ВК	1
кабель USB для подключения к ПК	1
Диск, с программным обеспечением для ПК	2
Комплект документации (руководство по эксплуатации, методика поверки, свидетельтво о первичной метрологической поверки)	1 к-т
Тара для транспортировки	1

Диапазон регулировки усиления	от 0 до 70 дБ, с шагом 0.1, 1, 2, 6 и 10 дБ
Диапазон регулировки предварительного усилителя	от 0 до 40 дБ, с шагом 0.1, 1, 2, 6 и 10 дБ
Диапазон изменения частоты	от 1 Гц до 20 МГц, с шагом 1, 10,100 и 1000 Гц
Регулировка амплитуды возбуждения преобразователя	12.5%, 25%, 50%, 100%
Диапазон изменения фазы вектора	0 - 359 град., с шагом 0.01, 0.1, 1, 5, 10, 45, 90 и 180 град.
Фильтр НЧ	регулируемый от 5 до 1000 Гц
Фильтр ВЧ	регулируемый от 2,5 до 500 Гц
Режим работы	стандартный, синхро-режим, частотное сканирование

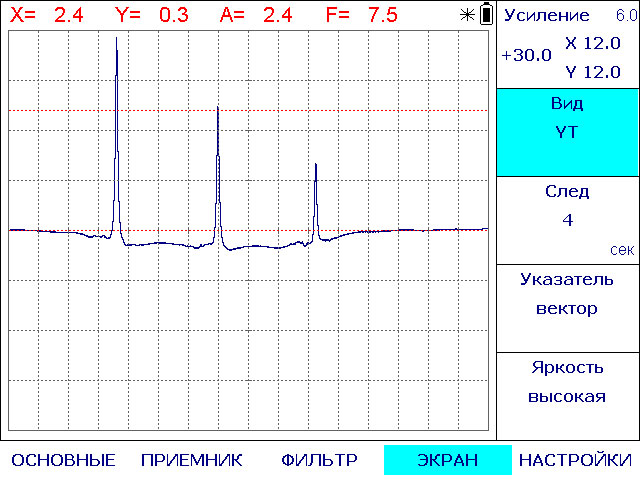

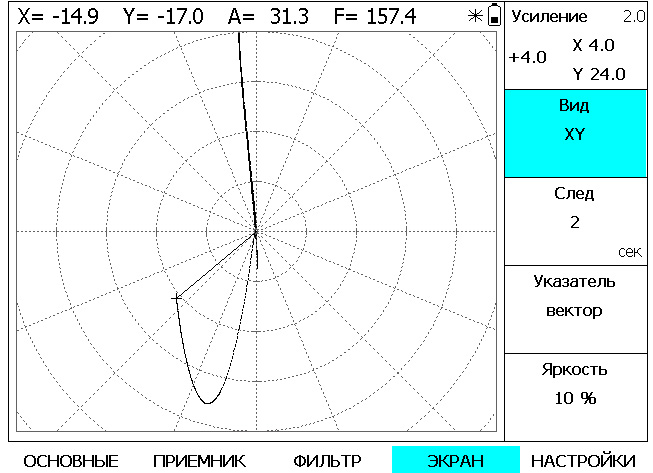

Вид графика	XY, XY+YT, XY+AT, YT, YT+XT
След сигнала	0-30 сек, с шагом 1 сек
Зоны АСД	коробка, сегмент
Режимы АСД	дефект в зоне, дефект вне зоны
Типы вывода на экран	вектор, точка
Типы преобразователей	дифференциальный, абсолютный, роторный
Память настроек	100 настроек
Память результатов	500 протоколов вихретокового контроля
Экран	цветной TFT 640х480 с регулируемой яркостью и регулировкой цветовой гаммы. Специальная функция смены фона для работы на ярком солнце
Интерфейс	USB, Ethernet
Дискретный ввод-вывод	6 дискретных входов, 4 дискретных выхода, 2 выхода АСД
Разъемы преобразователей	1 x Lemo 10pin + 1 x Lemo 6 pin
Внешнее питание	блок питания +24 В
Диапазон рабочих температур	от 10º C до +55° C
Размер (Д x В x Ш)	350 мм x 235 мм x 60 мм
Масса	не более 3 кг

Отлично читаемый TFT экран
Различные виды зон АСД с задаваемой логикой определения дефекта
Богатые функциональные возможности и широкий круг решаемых задач

Возможность подключения различных вихретоковых преобразователей
Запоминание большого количества настроек и результатов контроля
Большой набор дискретных портов для интеграции в любую систему контроля

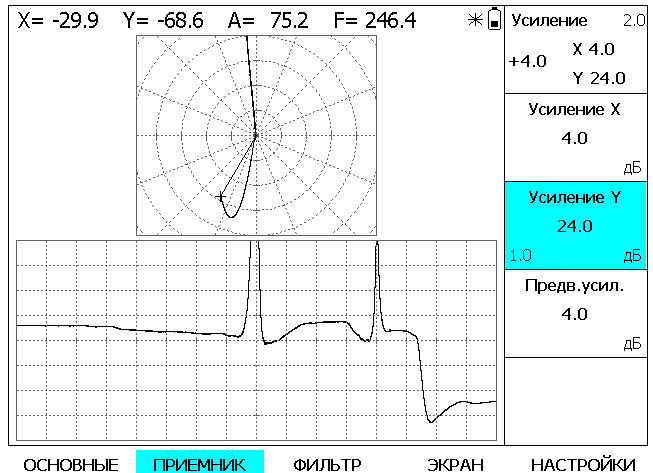

Отображение сигнала на экране дефектоскопа в амплитудно-временной и комплексной плоскостях

Отдельное усиление по осям X и Y

Режим синхронизации для работы с деталями вращения
Возможность контроля различных углепластиков
Контроль композитов на расслоения с использованием импедансных преобразователей
Большая память настроек и результатов

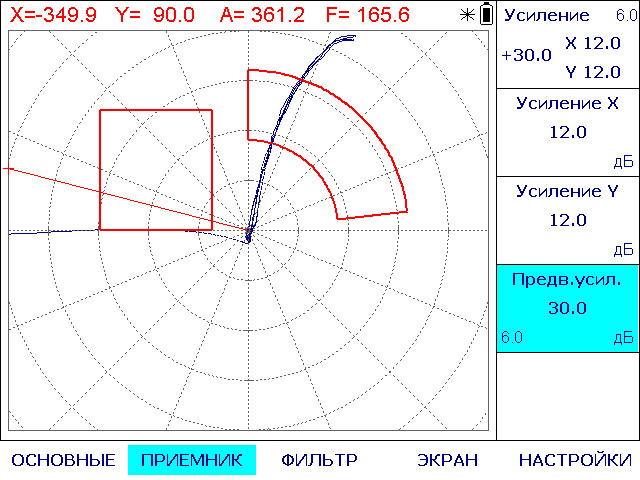

Две настраиваемые зоны АСД: коробка и сегмент

Различные режимы отображения сигнала
