Эталон чувств. проволочный EN 462-W10 Ti диаметр проволок 0,1-0,4

Эталон чувств. проволочный EN 462-W10 Ti диаметр проволок 0,1-0,4

Подробнее

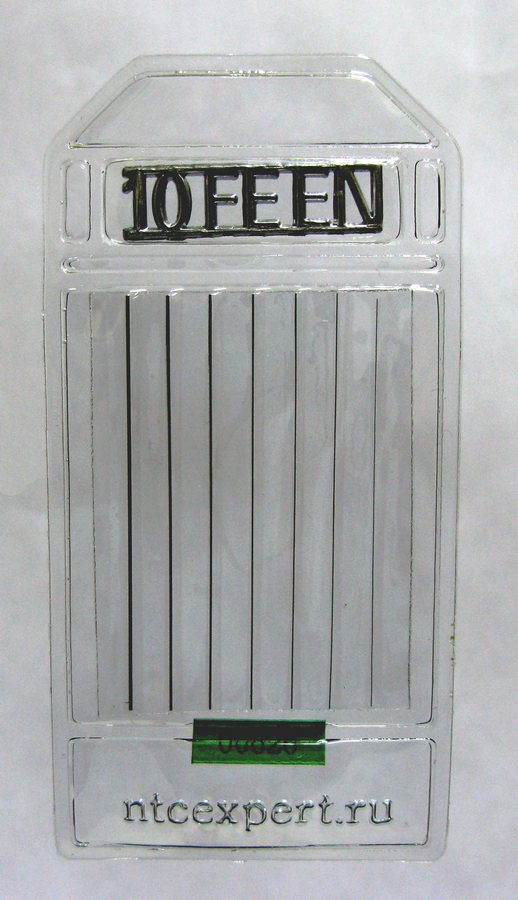

Эталоны чувствительности проволочные EN 462 EN W10 Ti для определения чувствительности рентгенографической пленки методом рентгенографического контроля путем сравнения полученных характеристик проволоки на эталонах со снимком.

Эталоны, выполненные по стандарту EN ISO 19232-1 (взамен EN 462-1), отличаются от российских аналогов длиной и диаметром некоторых проволок. Материал, конструкция и условия применения европейских эталонов аналогичны требованиям ГОСТ 7512-82. Предельные отклонения диаметра проволок от установленной стандартом величины составляют: при толщине до 0,125мм ± 0,005мм; от 0,16 до 0,5мм ± 0,01мм; от 0,63 до 1,6мм ± 0,02мм; от 0,2 до 3,2мм ± 0,03мм.

Полное обозначение проволочного эталона должно содержать номер стандарта, номер самой толстой проволоки, материал проволоки и её длину. Пример обозначения: EN 462-W10 FE-25. Обозначение может быть сокращено до номера самой толстой проволоки и ее материала, например: W10 FE. Характеристики эталонов в соответствии с DIN-EN 462-1 приведены в таблице.

Материал эталонов Обозначение Длинна эталона, мм № эталона-аналога по ГОСТ 7512-75 Диаметры проволок, мм
Fe - сталь EN 462-W1 Fe 50 14 0.8; 1.0; 1.25; 1.6; 2.0; 2.5; 3.2
EN 462-W6 Fe 25 или 50 13 0.25; 0.32; 0.4; 0.5; 0.63; 0.8; 1.0
EN 462-W10 Fe 25 или 50 12 0.1; 0.125; 0.16; 0.2; 0.25; 0.32; 0.4
EN 462-W13 Fe 25 или 50 11 0.05; 0.063; 0.08; 0.1; 0.125; 0.16; 0.2
Al - алюминий EN 462-W1 Al 50 24 0.8; 1.0; 1.25; 1.6; 2.0; 2.5; 3.2
EN 462-W6 Al 25 или 50 23 0.25; 0.32; 0.4; 0.5; 0.63; 0.8; 1.0
EN 462-W10 Al 25 или 50 22 0.1; 0.125; 0.16; 0.2; 0.25; 0.32; 0.4
EN 462-W13 Al 25 или 50 21 0.05; 0.063; 0.08; 0.1; 0.125; 0.16; 0.2
Cu - медь EN 462-W1 Cu 50 44 0.8; 1.0; 1.25; 1.6; 2.0; 2.5; 3.2
EN 462-W6 Cu 25 или 50 43 0.25; 0.32; 0.4; 0.5; 0.63; 0.8; 1.0
EN 462-W10 Cu 25 или 50 42 0.1; 0.125; 0.16; 0.2; 0.25; 0.32; 0.4
EN 462-W13 Cu 25 или 50 41 0.05; 0.063; 0.08; 0.1; 0.125; 0.16; 0.2
Ti - титан EN-462-W6 Ti 50 33 0.25; 0.32; 0.4; 0.5; 0.63; 0.8; 1.0
EN-462-W10 Ti 25 или 50 32 0.1; 0.125; 0.16; 0.2; 0.25; 0.32; 0.4
EN 462-W13 Ti 25 или 50 31 0.05; 0.063; 0.08; 0.1; 0.125; 0.16; 0.2
Ni - никель EN-462-W6 Ni 50 53 0.25; 0.32; 0.4; 0.5; 0.63; 0.8; 1.0
EN-462-W10 Ni 25 или 50 52 0.1; 0.125; 0.16; 0.2; 0.25; 0.32; 0.4
EN 462-W13 Ni 25 или 50 51 0.05; 0.063; 0.08; 0.1; 0.125; 0.16; 0.2

Выбор эталона регламентирован в п.5 ЕN462. Согласно данному пункту, номер индикатора зависит не только от толщины просвечиваемого материала и класса контроля, но и от схемы просвечивания. Индикатор устанавливают на поверхности контролируемого изделия со стороны источника излучений так, чтобы зарегистрировать его изображение на снимке. В случае, когда участок со стороны источника излучений является недоступным, допускается установка эталоана со стороны плёнки, вместе со свинцовым обозначением «F», что отмечается в протоколе контроля. В случае, когда используется ступенчатый эталон с отверстиями, он устанавливается вдоль шва самой тонкой ступенью в сторону границы радиографического снимка. При использовании проволочного эталона, проволоки располагают на контролируемом сварном шве. При радиографическом контроле изделий с цилиндрической или сферической симметрией при панорамной схеме просвечивания используют, по крайней мере, 4 эталона расположенные на равных расстояниях, но не более 1 метра между ними. При контроле угловых сварных соединений выбор и расположение эталонов устанавливается по соглашению между конструктором и исполнителем контроля.
