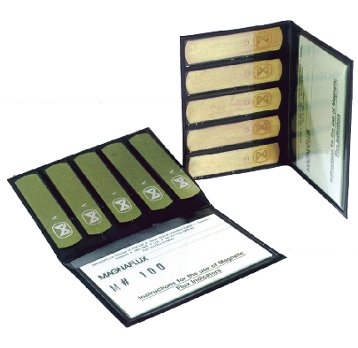

Магнитные индикаторные полоски

Используются для обнаружения и оценки напряженности магнитного поля в локальной точке.

Способ применения:

1. Один индикатор закрепляется на контролируемой поверхности (для закрепления подходит прозрачная липкая лента). Он должен располагаться таким образом, чтобы его главная ось совпадала с направлением ожидаемых дефектов.

2. Если направление ожидаемых дефектов может быть любым, то закрепляется второй индикатор под прямым углом к первому.

3. Деталь намагничивается и на индикатор наносится магнитопорошковая суспензия.

4. Когда поле стабилизируется, проводят осмотр индикаторного рисунка.

Интерпретация результатов:

Индикатор типа G (General)

Если не наблюдается никаких индикаторных рисунков, то напряжённость поля слишком мала для контроля, то есть меньше 3 А/мм (для среднеквадратичного значения тока, протекающего по проводнику круглого сечения) (15 Э). Когда отчётливо видны три индикаторных рисунка, то напряжённость поля превышает 5 А/мм (для среднеквадратичного значения тока, протекающего по проводнику круглого сечения) (28 Э), что отвечает требованиям намагниченности для деталей общего машиностроения согласно стандарту ВS 6072.

Индикатор типа А (Aerospace)

Если не наблюдается никаких индикаторных рисунков, то напряжённость поля меньше 6 А/мм (для среднеквадратичного значения тока, протекающего по проводнику круглого сечения) (35 Э). Когда виден один индикаторный рисунок, то напряжённость поля составляет примерно 6 А/мм (для среднеквадратичного значения тока, протекающего по проводнику круглого сечения). А когда видны все три индикаторных рисунка, то напряжённость поля превышает 15 А/мм (для среднеквадратичного значения тока, протекающего по проводнику круглого сечения) (85 Э) и условия намагничивания подходят для контроля ответственных деталей. При работе по стандартам ВS 6072 для авиакосмической промышленности величину тока необходимо увеличить на одну треть для достижения значения напряжённости 20 А/мм (для среднеквадратичного значения тока, протекающего по проводнику круглого сечения) (110 Э).

Соответствие стандартам:

BS6072
